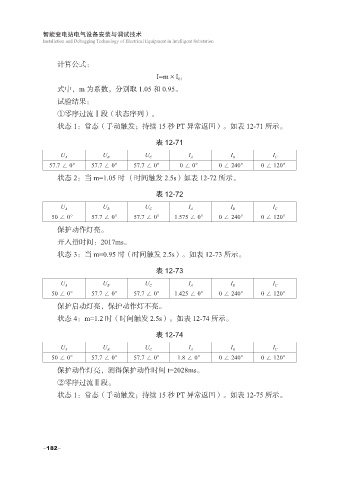

智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

计算公式：

I=m×I 01
式中，m 为系数，分别取 1.05 和 0.95。

试验结果：
①零序过流Ⅰ段（状态序列）。
状态 1：常态（手动触发；持续 15 秒 PT 异常返回）。如表 12-71 所示。

表 12-71

U A U B U C I A I B I C
57.7 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 0 ∠ 0° 0 ∠ 240° 0 ∠ 120°

状态 2：当 m=1.05 时 （时间触发 2.5s）如表 12-72 所示。
表 12-72

U A U B U C I A I B I C
50 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 1.575 ∠ 0° 0 ∠ 240° 0 ∠ 120°
保护动作灯亮。
开入量时间：2017ms。

状态 3：当 m=0.95 时（时间触发 2.5s）。如表 12-73 所示。
表 12-73

U A U B U C I A I B I C
50 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 1.425 ∠ 0° 0 ∠ 240° 0 ∠ 120°
保护启动灯亮，保护动作灯不亮。
状态 4：m=1.2 时（时间触发 2.5s）。如表 12-74 所示。

表 12-74

U A U B U C I A I B I C
50 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 1.8 ∠ 0° 0 ∠ 240° 0 ∠ 120°
保护动作灯亮，测得保护动作时间 t=2028ms。

②零序过流Ⅱ段。
状态 1：常态（手动触发；持续 15 秒 PT 异常返回）。如表 12-75 所示。

-182-
