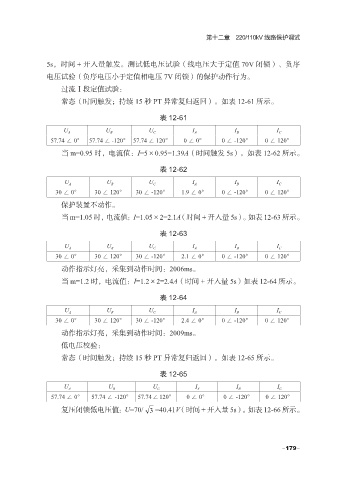

第十二章 220/110kV 线路保护调试

5s，时间 + 开入量触发。测试低电压试验（线电压大于定值 70V 闭锁）、负序
电压试验（负序电压小于定值相电压 7V 闭锁）的保护动作行为。
过流Ⅰ段定值试验：

常态（时间触发；持续 15 秒 PT 异常复归返回）。如表 12-61 所示。
表 12-61

U A U B U C I A I B I C
57.74 ∠ 0° 57.74 ∠ -120° 57.74 ∠ 120° 0 ∠ 0° 0 ∠ -120° 0 ∠ 120°
当 m=0.95 时，电流值：I=5×0.95=1.39A（时间触发 5s）。如表 12-62 所示。

表 12-62

U A U B U C I A I B I C
30 ∠ 0° 30 ∠ 120° 30 ∠ -120° 1.9 ∠ 0° 0 ∠ -120° 0 ∠ 120°
保护装置不动作。

当 m=1.05 时，电流值：I=1.05×2=2.1A （时间 + 开入量 5s）。如表 12-63 所示。

表 12-63

U A U B U C I A I B I C
30 ∠ 0° 30 ∠ 120° 30 ∠ -120° 2.1 ∠ 0° 0 ∠ -120° 0 ∠ 120°
动作指示灯亮，采集到动作时间：2006ms。
当 m=1.2 时，电流值：I=1.2×2=2.4A（时间 + 开入量 5s）如表 12-64 所示。

表 12-64

U A U B U C I A I B I C
30 ∠ 0° 30 ∠ 120° 30 ∠ -120° 2.4 ∠ 0° 0 ∠ -120° 0 ∠ 120°
动作指示灯亮，采集到动作时间：2009ms。
低电压校验：
常态（时间触发；持续 15 秒 PT 异常复归返回）。如表 12-65 所示。

表 12-65

U A U B U C I A I B I C
57.74 ∠ 0° 57.74 ∠ -120° 57.74∠120° 0 ∠ 0° 0 ∠ -120° 0 ∠ 120°

复压闭锁低电压值：U=70/ 3 =40.41V （时间 + 开入量 5s）。如表 12-66 所示。

-179-
