第十二章 220/110kV 线路保护调试
1U1D
Ua UAH
Ub UBH
Uc UCH
Uz UNH
Un 1I1D
Ia IAH
Ib IBH
Ic ICH
继电保护
试验仪 In INH
跳5023出口
A 1CD
B ??
C XX
D XX

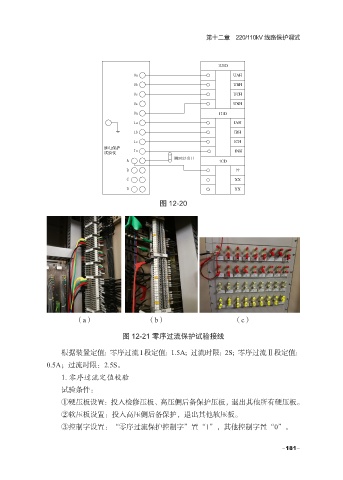

图 12-20
（a） （b） （c）
图 12-21 零序过流保护试验接线
根据装置定值：零序过流 I 段定值：1.5A；过流时限：2S；零序过流Ⅱ段定值：
0.5A；过流时限：2.5S。
1. 零序过流定值校验
试验条件：
①硬压板设置：投入检修压板、高压侧后备保护压板，退出其他所有硬压板。
②软压板设置：投入高压侧后备保护，退出其他软压板。
③控制字设置：“零序过流保护控制字”置“1”，其他控制字置“0”。
-181-
