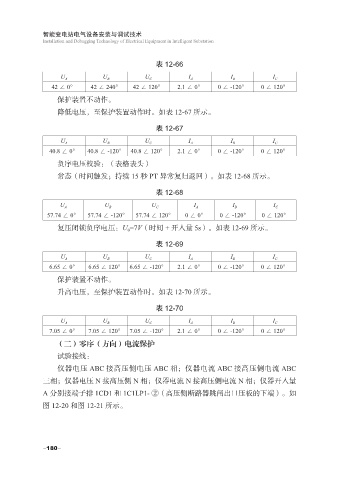

表 12-66

U A U B U C I A I B I C
42 ∠ 0° 42 ∠ 240° 42 ∠ 120° 2.1 ∠ 0° 0 ∠ -120° 0 ∠ 120°
保护装置不动作。

降低电压，至保护装置动作时。如表 12-67 所示。
表 12-67

U A U B U C I A I B I C
40.8 ∠ 0° 40.8 ∠ -120° 40.8 ∠ 120° 2.1 ∠ 0° 0 ∠ -120° 0 ∠ 120°
负序电压校验：（表格表头）
常态（时间触发；持续 15 秒 PT 异常复归返回）。如表 12-68 所示。

表 12-68

U A U B U C I A I B I C
57.74 ∠ 0° 57.74 ∠ -120° 57.74 ∠ 120° 0 ∠ 0° 0 ∠ -120° 0 ∠ 120°

复压闭锁负序电压：U =7V（时间 + 开入量 5s）。如表 12-69 所示。
0
表 12-69
U A U B U C I A I B I C
6.65 ∠ 0° 6.65 ∠ 120° 6.65 ∠ -120° 2.1 ∠ 0° 0 ∠ -120° 0 ∠ 120°
保护装置不动作。
升高电压，至保护装置动作时。如表 12-70 所示。

表 12-70

U A U B U C I A I B I C
7.05 ∠ 0° 7.05 ∠ 120° 7.05 ∠ -120° 2.1 ∠ 0° 0 ∠ -120° 0 ∠ 120°
（二）零序（方向）电流保护
试验接线：
仪器电压 ABC 接高压侧电压 ABC 相；仪器电流 ABC 接高压侧电流 ABC
三相；仪器电压 N 接高压侧 N 相；仪器电流 N 接高压侧电流 N 相；仪器开入量

A 分别接端子排 1CD1 和 1C1LP1- ②（高压侧断路器跳闸出口压板的下端）。如
图 12-20 和图 12-21 所示。
