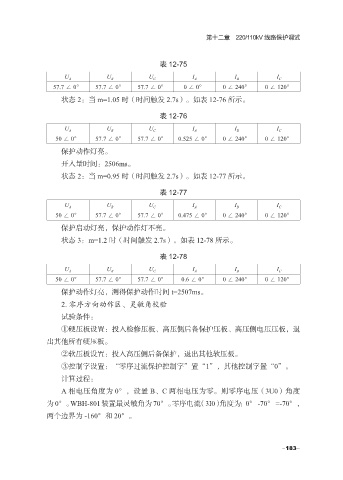

第十二章 220/110kV 线路保护调试

表 12-75

U A U B U C I A I B I C
57.7 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 0 ∠ 0° 0 ∠ 240° 0 ∠ 120°
状态 2：当 m=1.05 时（时间触发 2.7s）。如表 12-76 所示。

表 12-76

U A U B U C I A I B I C
50 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 0.525 ∠ 0° 0 ∠ 240° 0 ∠ 120°

保护动作灯亮。
开入量时间：2506ms。
状态 2：当 m=0.95 时（时间触发 2.7s）。如表 12-77 所示。

表 12-77

U A U B U C I A I B I C
50 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 0.475 ∠ 0° 0 ∠ 240° 0 ∠ 120°

保护启动灯亮，保护动作灯不亮。
状态 3：m=1.2 时（时间触发 2.7s）。如表 12-78 所示。

表 12-78

U A U B U C I A I B I C
50 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 0.6 ∠ 0° 0 ∠ 240° 0 ∠ 120°
保护动作灯亮，测得保护动作时间 t=2507ms。
2. 零序方向动作区、灵敏角校验

试验条件：
①硬压板设置：投入检修压板、高压侧后备保护压板、高压侧电压压板，退
出其他所有硬压板。

②软压板设置：投入高压侧后备保护，退出其他软压板。
③控制字设置：“零序过流保护控制字”置“1”，其他控制字置“0”。
计算过程：
A 相电压角度为 0°，设置 B、C 两相电压为零。则零序电压（3U0）角度
为 0°。WBH-801 装置最灵敏角为 70°。零序电流（3I0）角度为：0° -70° =-70°，

两个边界为 -160°和 20°。
