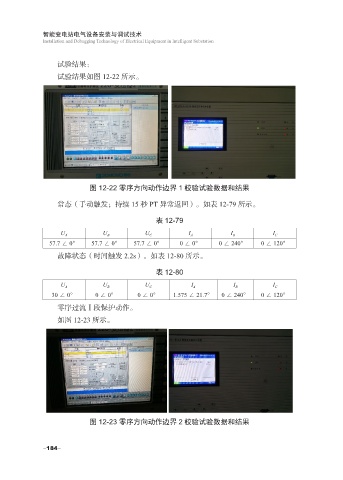

试验结果：
试验结果如图 12-22 所示。
图 12-22 零序方向动作边界 1 校验试验数据和结果
常态（手动触发；持续 15 秒 PT 异常返回）。如表 12-79 所示。
表 12-79
U A U B U C I A I B I C
57.7 ∠ 0° 57.7 ∠ 0° 57.7 ∠ 0° 0 ∠ 0° 0 ∠ 240° 0 ∠ 120°
故障状态（时间触发 2.2s）。如表 12-80 所示。
表 12-80
U A U B U C I A I B I C
30 ∠ 0° 0 ∠ 0° 0 ∠ 0° 1.575 ∠ 21.7° 0 ∠ 240° 0 ∠ 120°
零序过流Ⅰ段保护动作。
如图 12-23 所示。
图 12-23 零序方向动作边界 2 校验试验数据和结果
