第十三章 系统联调

PT 同时处于工作位置时，自动并列回路是断开的，无法完成电压并列。
电压并列条件：
①分段开关处于合位；

②分段手车处于工作位置；
③分段隔离手车刀闸处于工作位置；
④有且只有一个 PT 处于工作位置。
电压切换：双母线接线方式，#1、#2 母线分列运行。某条线路运行在哪条

母线上，二次就相应使用哪条母线 PT 的电压。当运行人员对一次隔离开关进行
切换时，二次电压也要能自动切换。如图 13-3 和图 13-4 所示。

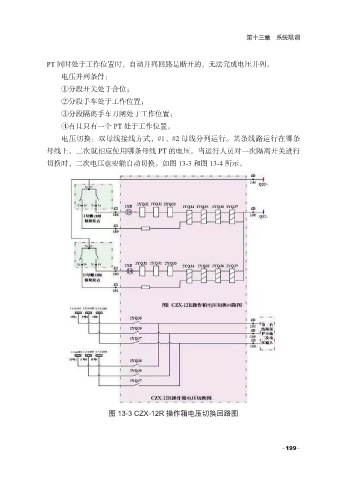

图 13-3 CZX-12R 操作箱电压切换回路图
