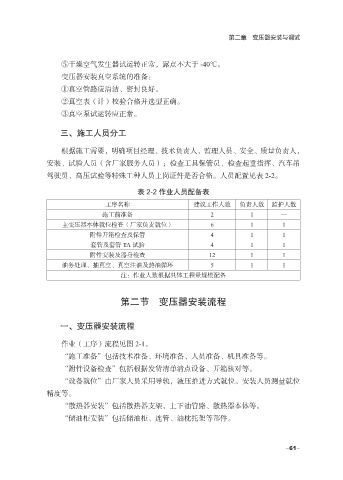

第二章 变压器安装与调试

⑤干燥空气发生器试运转正常，露点不大于 -40℃。
变压器安装真空系统的准备：
①真空管路应清洁、密封良好。

②真空表（计）校验合格并选型正确。
③真空泵试运转应正常。

三、施工人员分工

根据施工需要，明确项目经理、技术负责人，监理人员、安全、质量负责人，
安装、试验人员（含厂家服务人员）；检查工具保管员、检查起重指挥、汽车吊
驾驶员、高压试验等特殊工种人员上岗证件是否合格。人员配置见表 2-2。

表 2-2 作业人员配备表
工序名称 建议工作人数 负责人数 监护人数
施工前准备 2 1 —
主变压器本体就位检查（厂家负责就位） 6 1 1
附件开箱检查及保管 4 1 1
套管及套管 TA 试验 4 1 1
附件安装及器身检查 12 1 1
油务处理、抽真空、真空注油及热油循环 5 1 1
注：作业人数根据具体工程量规模配备

第二节 变压器安装流程

一、变压器安装流程

作业（工序）流程见图 2-1。
“施工准备”包括技术准备、环境准备、人员准备、机具准备等。
“附件设备检查”包括根据发货清单清点设备、开箱核对等。
“设备就位”由厂家人员采用导轨，液压推进方式就位。安装人员测量就位

精度等。
“散热器安装”包括散热器支架、上下油管路、散热器本体等。
“储油柜安装”包括储油柜、连管、油枕托架等部件。

-61-
