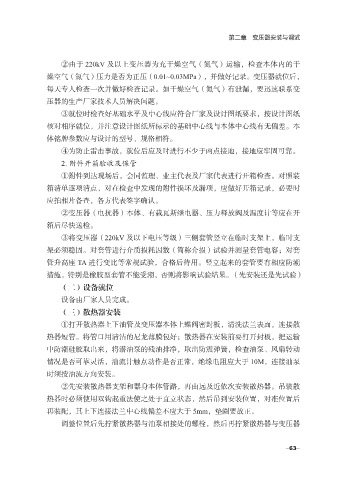

第二章 变压器安装与调试

②由于 220kV 及以上变压器为充干燥空气（氮气）运输，检查本体内的干
燥空气（氮气）压力是否为正压（0.01~0.03MPa），并做好记录。变压器就位后，
每天专人检查一次并做好检查记录。如干燥空气（氮气）有泄漏，要迅速联系变

压器的生产厂家技术人员解决问题。
③就位时检查好基础水平及中心线应符合厂家及设计图纸要求，按设计图纸
核对相序就位，并注意设计图纸所标示的基础中心线与本体中心线有无偏差。本
体铭牌参数应与设计的型号、规格相符。

④为防止雷击事故，就位后应及时进行不少于两点接地，接地应牢固可靠。
2. 附件开箱验收及保管
①附件到达现场后，会同监理、业主代表及厂家代表进行开箱检查。对照装
箱清单逐项清点，对在检查中发现的附件损坏及漏项，应做好开箱记录，必要时

应拍相片备查，各方代表签字确认。
②变压器（电抗器）本体、有载瓦斯继电器、压力释放阀及温度计等应在开
箱后尽快送检。
③将变压器（220kV 及以下电压等级）三侧套管竖立在临时支架上，临时支

架必须稳固。对套管进行介质损耗因数（简称介损）试验并测量套管电容；对套
管升高座 TA 进行变比等常规试验，合格后待用。竖立起来的套管要有相应防潮
措施，特别是橡胶型套管不能受潮，否则将影响试验结果。（先安装还是先试验）
（二）设备就位

设备由厂家人员完成。
（三）散热器安装
①打开散热器上下油管及变压器本体上蝶阀密封板，清洗法兰表面，连接散
热器短管。将管口用清洁的尼龙薄膜包好；散热器在安装前要打开封板，把运输

中防潮硅胶取出来，将潜油泵的残油排净，取出防震弹簧，检查油泵、风扇转动
情况是否可靠灵活，油流计触点动作是否正常，绝缘电阻应大于 10M，连接油泵
时须按油流方向安装。
②先安装散热器支架和器身本体管路，再由远及近依次安装散热器。吊装散

热器时必须使用双钩起重法使之处于直立状态，然后吊到安装位置，对准位置后
再装配，其上下连接法兰中心线偏差不应大于 5mm，垫圈要放正。
调整位置后先拧紧散热器与油泵相接处的螺栓，然后再拧紧散热器与变压器
