智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

“器身检查”由厂家人员完成，施工项目部配合。
“升高座及套管安装”升高座内部有主变电流互感器，二者中心应一致。
“附件安装”包括温度计、压力释放装置、密度继电器、本体控制箱、铁芯

夹件等。
“抽真空及注油”220kV 及以上变压器采取真空注油。

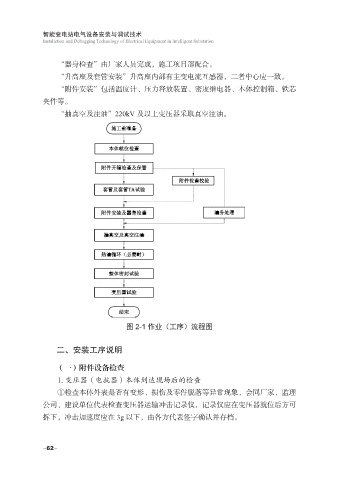

图 2-1 作业（工序）流程图

二、安装工序说明

（一）附件设备检查
1. 变压器（电抗器）本体到达现场后的检查
①检查本体外表是否有变形、损伤及零件脱落等异常现象，会同厂家、监理

公司、建设单位代表检查变压器运输冲击记录仪，记录仪应在变压器就位后方可
拆下，冲击加速度应在 3g 以下，由各方代表签字确认并存档。

-62-
