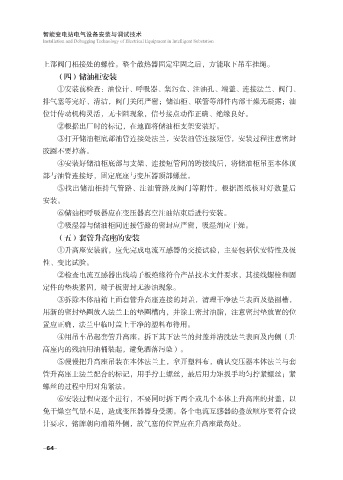

上部阀门相接处的螺栓。整个散热器固定牢固之后，方能取下吊车挂绳。
（四）储油柜安装
①安装前检查：油位计、呼吸器、集污盒、注油孔、端盖、连接法兰、阀门、

排气塞等完好、清洁，阀门关闭严密；储油柜、联管等部件内部干燥无凝露；油
位计传动机构灵活，无卡阻现象，信号接点动作正确、绝缘良好。
②根据出厂时的标记，在地面将储油柜支架安装好。
③打开储油柜底部油管连接处法兰，安装油管连接短管，安装过程注意密封

胶圈不要掉落。
④安装好储油柜底部与支架、连接短管间的跨接线后，将储油柜吊至本体顶
部与油管连接好，固定底座与变压器顶部螺丝。
⑤找出储油柜排气管路、注油管路及阀门等附件，根据图纸核对好数量后

安装。
⑥储油柜呼吸器应在变压器真空注油结束后进行安装。
⑦吸湿器与储油柜间连接管路的密封应严密，吸湿剂应干燥。
（五）套管升高座的安装

①升高座安装前，应先完成电流互感器的交接试验，主要包括伏安特性及极
性、变比试验。
②检查电流互感器出线端子板绝缘符合产品技术文件要求，其接线螺栓和固
定件的垫块紧固，端子板密封无渗油现象。

③拆除本体油箱上面套管升高座连接的封盖，清理干净法兰表面及垫圈槽，
用新的密封垫圈放入法兰上的垫圈槽内，并涂上密封油脂，注意密封垫放置的位
置应正确，法兰中临时盖上干净的塑料布待用。
④用吊车吊起套管升高座，拆下其下法兰的封盖并清洗法兰表面及内侧（升

高座内的残油用油桶装起，避免洒落污染）。
⑤慢慢把升高座吊装在本体法兰上，拿开塑料布，确认变压器本体法兰与套
管升高座上法兰配合的标记，用手拧上螺丝，最后用力矩扳手均匀拧紧螺丝；紧
螺丝的过程中用对角紧法。

⑥安装过程应逐个进行，不要同时拆下两个或几个本体上升高座的封盖，以
免干燥空气量不足，造成变压器器身受潮。各个电流互感器的叠放顺序要符合设
计要求，铭牌朝向油箱外侧，放气塞的位置应在升高座最高处。
