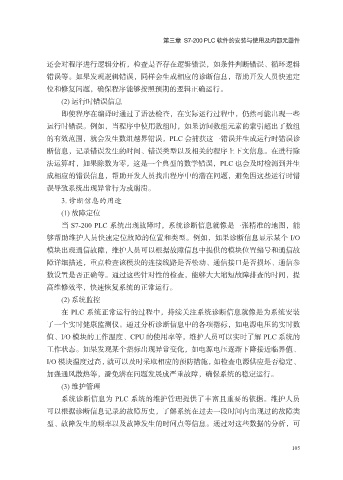

第三章 S7-200 PLC 软件的安装与使用及内部元器件

还会对程序进行逻辑分析，检查是否存在逻辑错误，如条件判断错误、循环逻辑
错误等。如果发现逻辑错误，同样会生成相应的诊断信息，帮助开发人员快速定
位和修复问题，确保程序能够按照预期的逻辑正确运行。

(2) 运行时错误信息
即使程序在编译时通过了语法检查，在实际运行过程中，仍然可能出现一些
运行时错误。例如，当程序中使用数组时，如果访问数组元素的索引超出了数组
的有效范围，就会发生数组越界错误，PLC 会捕获这一错误并生成运行时错误诊

断信息，记录错误发生的时间、错误类型以及相关的程序上下文信息。在进行除
法运算时，如果除数为零，这是一个典型的数学错误，PLC 也会及时检测到并生
成相应的错误信息，帮助开发人员找出程序中的潜在问题，避免因这些运行时错
误导致系统出现异常行为或崩溃。

3. 诊断信息的用途
(1) 故障定位
当 S7-200 PLC 系统出现故障时，系统诊断信息就像是一张精准的地图，能
够帮助维护人员快速定位故障的位置和类型。例如，如果诊断信息显示某个 I/O

模块出现通信故障，维护人员可以根据故障信息中提供的模块位置编号和通信故
障详细描述，重点检查该模块的连接线路是否松动、通信接口是否损坏、通信参
数设置是否正确等。通过这些针对性的检查，能够大大缩短故障排查的时间，提
高维修效率，快速恢复系统的正常运行。

(2) 系统监控
在 PLC 系统正常运行的过程中，持续关注系统诊断信息就像是为系统安装
了一个实时健康监测仪。通过分析诊断信息中的各项指标，如电源电压的实时数
值、I/O 模块的工作温度、CPU 的使用率等，维护人员可以实时了解 PLC 系统的

工作状态。如果发现某个指标出现异常变化，如电源电压逐渐下降接近临界值、
I/O 模块温度过高，就可以及时采取相应的预防措施，如检查电源供应是否稳定、
加强通风散热等，避免潜在问题发展成严重故障，确保系统的稳定运行。
(3) 维护管理

系统诊断信息为 PLC 系统的维护管理提供了丰富且重要的依据。维护人员
可以根据诊断信息记录的故障历史，了解系统在过去一段时间内出现过的故障类
型、故障发生的频率以及故障发生的时间点等信息。通过对这些数据的分析，可
