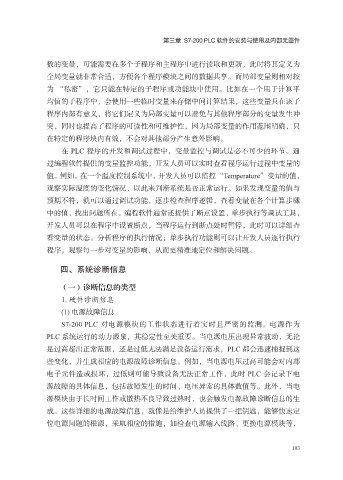

第三章 S7-200 PLC 软件的安装与使用及内部元器件

数的变量，可能需要在多个子程序和主程序中进行读取和更新，此时将其定义为
全局变量就非常合适，方便各个程序模块之间的数据共享。而局部变量则相对较
为 “私密”，它只能在特定的子程序或功能块中使用。比如在一个用于计算平

均值的子程序中，会使用一些临时变量来存储中间计算结果，这些变量只在该子
程序内部有意义，将它们定义为局部变量可以避免与其他程序部分的变量发生冲
突，同时也提高了程序的可读性和可维护性，因为局部变量的作用范围明确，只
在特定的程序块内有效，不会对其他部分产生意外影响。

在 PLC 程序的开发和调试过程中，变量监控与调试是必不可少的环节。通
过编程软件提供的变量监控功能，开发人员可以实时查看程序运行过程中变量的
值。例如，在一个温度控制系统中，开发人员可以监控 “Temperature” 变量的值，
观察实际温度的变化情况，以此来判断系统是否正常运行。如果发现变量的值与

预期不符，就可以通过调试功能，逐步检查程序逻辑，查看变量在各个计算步骤
中的值，找出问题所在。编程软件通常还提供了断点设置、单步执行等调试工具，
开发人员可以在程序中设置断点，当程序运行到断点处时暂停，此时可以详细查
看变量的状态，分析程序的执行情况；单步执行功能则可以让开发人员逐行执行

程序，观察每一步对变量的影响，从而更精准地定位和解决问题。

四、系统诊断信息

（一）诊断信息的类型

1. 硬件诊断信息
(1) 电源故障信息
S7-200 PLC 对电源模块的工作状态进行着实时且严密的监测。电源作为
PLC 系统运行的动力源泉，其稳定性至关重要。当电源电压出现异常波动，无论

是过高超出正常范围，还是过低无法满足设备运行需求，PLC 都会迅速捕捉到这
些变化，并生成相应的电源故障诊断信息。例如，当电源电压过高可能会对内部
电子元件造成损坏，过低则可能导致设备无法正常工作，此时 PLC 会记录下电
源故障的具体信息，包括故障发生的时间、电压异常的具体数值等。此外，当电

源模块由于长时间工作或散热不良导致过热时，也会触发电源故障诊断信息的生
成。这些详细的电源故障信息，就像是给维护人员提供了一把钥匙，能够快速定
位电源问题的根源，采取相应的措施，如检查电源输入线路、更换电源模块等，
