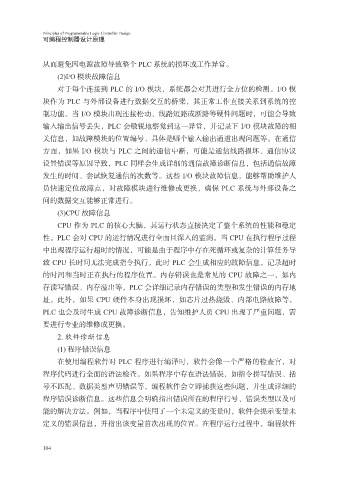

Principles of Programmable Logic Controller Design
可编程控制器设计原理

从而避免因电源故障导致整个 PLC 系统的损坏或工作异常。
(2)I/O 模块故障信息
对于每个连接到 PLC 的 I/O 模块，系统都会对其进行全方位的检测。I/O 模

块作为 PLC 与外部设备进行数据交互的桥梁，其正常工作直接关系到系统的控
制功能。当 I/O 模块出现连接松动、线路短路或断路等硬件问题时，可能会导致
输入输出信号丢失，PLC 会敏锐地察觉到这一异常，并记录下 I/O 模块故障的相
关信息，如故障模块的位置编号、具体是哪个输入输出通道出现问题等。在通信

方面，如果 I/O 模块与 PLC 之间的通信中断，可能是通信线路损坏、通信协议
设置错误等原因导致，PLC 同样会生成详细的通信故障诊断信息，包括通信故障
发生的时间、尝试恢复通信的次数等。这些 I/O 模块故障信息，能够帮助维护人
员快速定位故障点，对故障模块进行维修或更换，确保 PLC 系统与外部设备之

间的数据交互能够正常进行。
(3)CPU 故障信息
CPU 作为 PLC 的核心大脑，其运行状态直接决定了整个系统的性能和稳定
性。PLC 会对 CPU 的运行情况进行全面且深入的监测。当 CPU 在执行程序过程

中出现程序运行超时的情况，可能是由于程序中存在死循环或复杂的计算任务导
致 CPU 长时间无法完成指令执行，此时 PLC 会生成相应的故障信息，记录超时
的时间和当时正在执行的程序位置。内存错误也是常见的 CPU 故障之一，如内
存读写错误、内存溢出等，PLC 会详细记录内存错误的类型和发生错误的内存地

址。此外，如果 CPU 硬件本身出现损坏，如芯片过热烧毁、内部电路故障等，
PLC 也会及时生成 CPU 故障诊断信息，告知维护人员 CPU 出现了严重问题，需
要进行专业的维修或更换。
2. 软件诊断信息

(1) 程序错误信息
在使用编程软件对 PLC 程序进行编译时，软件会像一个严格的检查官，对
程序代码进行全面的语法检查。如果程序中存在语法错误，如指令拼写错误、括
号不匹配、数据类型声明错误等，编程软件会立即捕获这些问题，并生成详细的

程序错误诊断信息。这些信息会明确指出错误所在的程序行号、错误类型以及可
能的解决方法。例如，当程序中使用了一个未定义的变量时，软件会提示变量未
定义的错误信息，并指出该变量首次出现的位置。在程序运行过程中，编程软件
