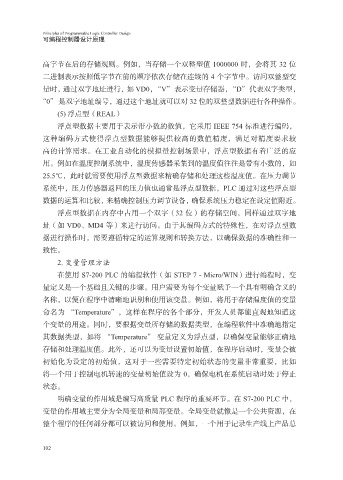

高字节在后的存储规则。例如，当存储一个双整型值 1000000 时，会将其 32 位
二进制表示按照低字节在前的顺序依次存储在连续的 4 个字节中。访问双整型变
量时，通过双字地址进行，如 VD0，“V” 表示变量存储器，“D” 代表双字类型，

“0” 是双字地址编号，通过这个地址就可以对 32 位的双整型数据进行各种操作。
(5) 浮点型（REAL）
浮点型数据主要用于表示带小数的数值，它采用 IEEE 754 标准进行编码，
这种编码方式使得浮点型数据能够提供较高的数值精度，满足对精度要求较

高的计算需求。在工业自动化的模拟量控制场景中，浮点型数据有着广泛的应
用。例如在温度控制系统中，温度传感器采集到的温度值往往是带有小数的，如
25.5℃，此时就需要使用浮点型数据来精确存储和处理这些温度值。在压力调节
系统中，压力传感器返回的压力值也通常是浮点型数据，PLC 通过对这些浮点型

数据的运算和比较，来精确控制压力调节设备，确保系统压力稳定在设定值附近。
浮点型数据在内存中占用一个双字（32 位）的存储空间，同样通过双字地
址（如 VD0、MD4 等）来进行访问。由于其编码方式的特殊性，在对浮点型数
据进行操作时，需要遵循特定的运算规则和转换方法，以确保数据的准确性和一

致性。
2. 变量管理方法
在使用 S7-200 PLC 的编程软件（如 STEP 7 - Micro/WIN）进行编程时，变
量定义是一个基础且关键的步骤。用户需要为每个变量赋予一个具有明确含义的

名称，以便在程序中清晰地识别和使用该变量。例如，将用于存储温度值的变量
命名为 “Temperature”，这样在程序的各个部分，开发人员都能直观地知道这
个变量的用途。同时，要根据变量所存储的数据类型，在编程软件中准确地指定
其数据类型，如将 “Temperature” 变量定义为浮点型，以确保变量能够正确地

存储和处理温度值。此外，还可以为变量设置初始值，在程序启动时，变量会被
初始化为设定的初始值，这对于一些需要特定初始状态的变量非常重要，比如
将一个用于控制电机转速的变量初始值设为 0，确保电机在系统启动时处于停止
状态。

明确变量的作用域是编写高质量 PLC 程序的重要环节。在 S7-200 PLC 中，
变量的作用域主要分为全局变量和局部变量。全局变量就像是一个公共资源，在
整个程序的任何部分都可以被访问和使用。例如，一个用于记录生产线上产品总

102
