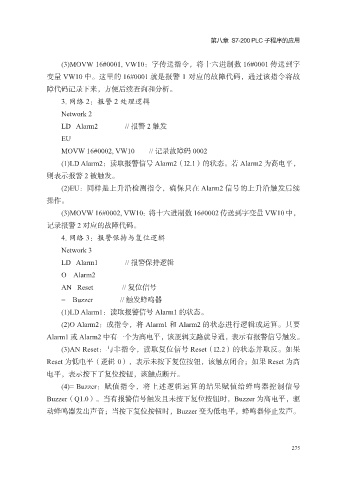

第八章 S7-200 PLC 子程序的应用

(3)MOVW 16#0001, VW10：字传送指令，将十六进制数 16#0001 传送到字
变量 VW10 中。这里的 16#0001 就是报警 1 对应的故障代码，通过该指令将故
障代码记录下来，方便后续查询和分析。

3. 网络 2：报警 2 处理逻辑
Network 2
LD Alarm2 // 报警 2 触发
EU
MOVW 16#0002, VW10 // 记录故障码 0002

(1)LD Alarm2：读取报警信号 Alarm2（I2.1）的状态。若 Alarm2 为高电平，
则表示报警 2 被触发。
(2)EU：同样是上升沿检测指令，确保只在 Alarm2 信号的上升沿触发后续

操作。
(3)MOVW 16#0002, VW10：将十六进制数 16#0002 传送到字变量 VW10 中，
记录报警 2 对应的故障代码。
4. 网络 3：报警保持与复位逻辑
Network 3

LD Alarm1 // 报警保持逻辑
O Alarm2
AN Reset // 复位信号

= Buzzer // 触发蜂鸣器
(1)LD Alarm1：读取报警信号 Alarm1 的状态。
(2)O Alarm2：或指令，将 Alarm1 和 Alarm2 的状态进行逻辑或运算。只要
Alarm1 或 Alarm2 中有一个为高电平，该逻辑支路就导通，表示有报警信号触发。

(3)AN Reset：与非指令，读取复位信号 Reset（I2.2）的状态并取反。如果
Reset 为低电平（逻辑 0），表示未按下复位按钮，该触点闭合；如果 Reset 为高
电平，表示按下了复位按钮，该触点断开。
(4)= Buzzer：赋值指令，将上述逻辑运算的结果赋值给蜂鸣器控制信号

Buzzer（Q1.0）。当有报警信号触发且未按下复位按钮时，Buzzer 为高电平，驱
动蜂鸣器发出声音；当按下复位按钮时，Buzzer 变为低电平，蜂鸣器停止发声。
