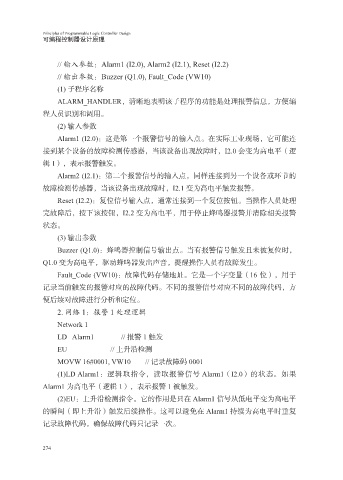

// 输入参数：Alarm1 (I2.0), Alarm2 (I2.1), Reset (I2.2)
// 输出参数：Buzzer (Q1.0), Fault_Code (VW10)
(1) 子程序名称

ALARM_HANDLER，清晰地表明该子程序的功能是处理报警信息，方便编
程人员识别和调用。
(2) 输入参数
Alarm1 (I2.0)：这是第一个报警信号的输入点。在实际工业现场，它可能连

接到某个设备的故障检测传感器，当该设备出现故障时，I2.0 会变为高电平（逻
辑 1），表示报警触发。
Alarm2 (I2.1)：第二个报警信号的输入点，同样连接到另一个设备或环节的
故障检测传感器，当该设备出现故障时，I2.1 变为高电平触发报警。

Reset (I2.2)：复位信号输入点，通常连接到一个复位按钮。当操作人员处理
完故障后，按下该按钮，I2.2 变为高电平，用于停止蜂鸣器报警并清除相关报警
状态。
(3) 输出参数

Buzzer (Q1.0)：蜂鸣器控制信号输出点。当有报警信号触发且未被复位时，
Q1.0 变为高电平，驱动蜂鸣器发出声音，提醒操作人员有故障发生。
Fault_Code (VW10)：故障代码存储地址。它是一个字变量（16 位），用于
记录当前触发的报警对应的故障代码。不同的报警信号对应不同的故障代码，方

便后续对故障进行分析和定位。
2. 网络 1：报警 1 处理逻辑
Network 1
LD Alarm1 // 报警 1 触发

EU // 上升沿检测
MOVW 16#0001, VW10 // 记录故障码 0001
(1)LD Alarm1：逻辑取指令，读取报警信号 Alarm1（I2.0）的状态。如果
Alarm1 为高电平（逻辑 1），表示报警 1 被触发。

(2)EU：上升沿检测指令。它的作用是只在 Alarm1 信号从低电平变为高电平
的瞬间（即上升沿）触发后续操作。这可以避免在 Alarm1 持续为高电平时重复
记录故障代码，确保故障代码只记录一次。
