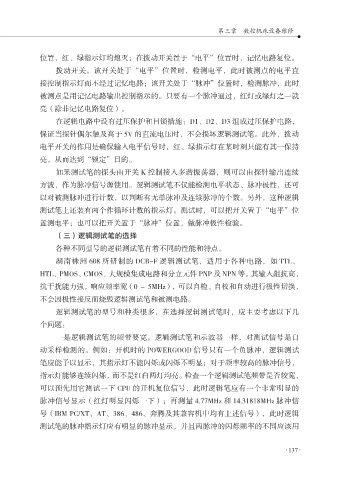

第三章 数控机床设备维修

位置，红、绿指示灯均熄灭；在拨动开关置于“电平”位置时，记忆电路复位。
拨动开关。该开关处于“电平”位置时，检测电平，此时被测点的电平直
接控制指示灯而不经过记忆电路；该开关处于“脉冲”位置时，检测脉冲，此时
被测点是用记忆电路输出控制指示的。只要有一个脉冲通过，红灯或绿灯之一就
亮（除非记忆电路复位）。

在逻辑电路中设有过压保护和目锁措施：D1、D2、D3 组成过压保护电路，
保证当探针偶尔触及高于 5V 的直流电压时，不会损坏逻辑测试笔。此外，拨动
电平开关的作用是确保输入电平信号时，红、绿指示灯在某时刻只能有其一保持

亮，从而达到“锁定”目的。
如果测试笔的探头由开关 K 控制接入多谐振荡器，则可以由探针输出连续
方波，作为脉冲信号源使用。逻辑测试笔不仅能检测电平状态、脉冲极性，还可
以对被测脉冲进行计数，以判断有无单脉冲及连续脉冲的个数。另外，这种逻辑
测试笔上还装有两个作循环计数的指示灯。测试时，可以把开关置于“电平”位

置测电平；也可以把开关置于“脉冲”位置，做脉冲极性检验。
（三）逻辑测试笔的选择
各种不同型号的逻辑测试笔有着不同的性能和特点。

湖南株洲 608 所研制的 DCB-F 逻辑测试笔，适用于各种电路，如 TTL、
HTL、PMOS、CMOS、大规模集成电路和分立元件 PNP 及 NPN 等。其输入阻抗高，
抗干扰能力强，响应频率宽（0 ～ 5MHz），可以自检、自校和自动进行极性切换，
不会因极性接反而烧毁逻辑测试笔和被测电路。
逻辑测试笔的型号和种类很多，在选择逻辑测试笔时，应主要考虑以下几

个问题：
一是逻辑测试笔的频带要宽。逻辑测试笔和示波器一样，对测试信号是自
动采样检测的。例如：开机时的 POWERGOOD 信号只有一个负脉冲，逻辑测试

笔应能予以显示，其指示灯不能闪烁或闪烁不明显；对于频率较高的脉冲信号，
指示灯能够连续闪烁，而不是红白两灯均亮。检查一个逻辑测试笔频带是否较宽，
可以预先用它测试一下 CPU 的开机复位信号，此时逻辑笔应有一个非常明显的
脉冲信号显示（红灯明显闪烁一下）；再测量 4.77MHz 和 14.31818MHz 脉冲信
号（IBM PC/XT、AT、386、486、奔腾及其兼容机中均有上述信号），此时逻辑

测试笔的脉冲指示灯应有明显的脉冲显示，并且两脉冲的闪烁频率的不同应该用
