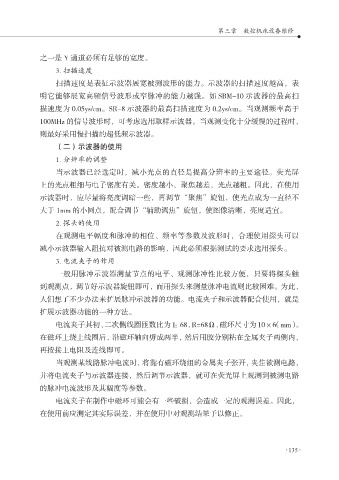

之一是 Y 通道必须有足够的宽度。
3. 扫描速度
扫描速度是表征示波器展宽被测波形的能力。示波器的扫描速度越高，表
明它能够展宽高频信号波形或窄脉冲的能力越强。如 SBM-10 示波器的最高扫
描速度为 0.05ys/cm。SR-8 示波器的最高扫描速度为 0.2ys/cm。当观测频率高于
100MHz 的信号波形时，可考虑选用取样示波器。当观测变化十分缓慢的过程时，
则最好采用慢扫描的超低频示波器。
（二）示波器的使用
1. 分辨率的调整
当示波器已经选定时，减小光点的直径是提高分辨率的主要途径。荧光屏
上的光点粗细与电子密度有关。密度越小，聚焦越差，光点越粗。因此，在使用
示波器时，应尽量将亮度调暗一些，再调节“聚焦”旋钮，使光点成为一直径不
大于 1mm 的小圆点，配合调节“辅助调焦”旋钮，使图像清晰，亮度适宜。
2. 探头的使用
在观测电平幅度和脉冲的相位、频率等参数及波形时，合理使用探头可以
减小示波器输入阻抗对被测电路的影响，因此必须根据测试的要求选用探头。
3. 电流夹子的作用
一般用脉冲示波器测量节点的电平、观测脉冲性比较方便，只要将探头触
到观测点，调节好示波器旋钮即可，而用探头来测量脉冲电流则比较困难。为此，
人们想了不少办法来扩展脉冲示波器的功能。电流夹子和示波器配合使用，就是
扩展示波器功能的一种方法。
电流夹子其初、二次侧线圈匝数比为1：68，R=68Ω，磁环尺寸为10×6（mm）。
在磁环上绕上线圈后，沿磁环轴向劈成两半，然后用胶分别粘在金属夹子两侧内，
再按接上电阻及连线即可。
当观测某线路脉冲电流时，将黏有磁环绕组的金属夹子张开，夹住欲测电路，
并将电流夹子与示波器连接，然后调节示波器，就可在荧光屏上观测到被测电路
的脉冲电流波形及其幅度等参数。
电流夹子在制作中磁环可能会有一些破损，会造成一定的观测误差。因此，
在使用前应测定其实际误差，并在使用中对观测结果予以修正。
