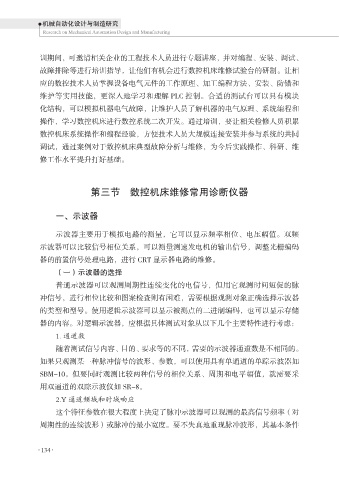

训期间，可邀请相关企业的工程技术人员进行专题讲座，并对编程、安装、调试、
故障排除等进行培训指导，让他们有机会进行数控机床维修试验台的研制。让相
应的数控技术人员掌握设备电气元件的工作原理、加工编程方法、安装、防错和
维护等实用技能，更深入地学习和理解 PLC 控制。合适的测试台可以具有模块
化结构，可以模拟机器电气故障，让维护人员了解机器的电气原理、系统编程和

操作，学习数控机床进行数控系统二次开发。通过培训，要让相关检修人员积累
数控机床系统操作和编程经验，方便技术人员大规模连接安装并参与系统的共同
调试，通过案例对于数控机床典型故障分析与维修，为今后实践操作、科研、维

修工作水平提升打好基础。

第三节 数控机床维修常用诊断仪器

一、示波器

示波器主要用于模拟电路的测量，它可以显示频率相位、电压幅值。双频
示波器可以比较信号相位关系，可以测量测速发电机的输出信号，调整光栅编码
器的前置信号处理电路，进行 CRT 显示器电路的维修。

（一）示波器的选择
普通示波器可以观测周期性连续变化的电信号，但用它观测时间短促的脉
冲信号，进行相位比较和图案检查则有困难，需要根据观测对象正确选择示波器
的类型和型号。使用逻辑示波器可以显示被测点的二进制编码，也可以显示存储

器的内容。对逻辑示波器，应根据具体测试对象从以下几个主要特性进行考虑：
1. 通道数
随着测试信号内容、目的、要求等的不同，需要的示波器通道数是不相同的。
如果只观测某一种脉冲信号的波形、参数，可以使用具有单通道的单踪示波器如

SBM-10。但要同时观测比较两种信号的相位关系、周期和电平幅值，就需要采
用双通道的双踪示波仪如 SR-8。
2.Y 通道频域和时域响应
这个特征参数在很大程度上决定了脉冲示波器可以观测的最高信号频率（对

周期性的连续波形）或脉冲的最小宽度。要不失真地重现脉冲波形，其基本条件
