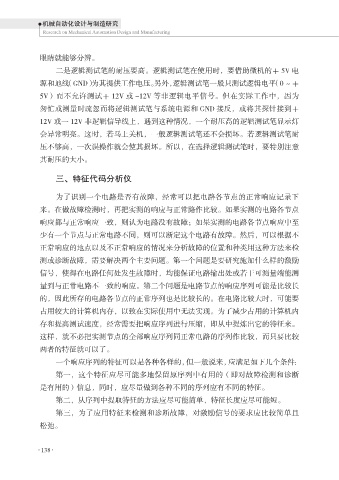

眼睛就能够分辨。
二是逻辑测试笔的耐压要高。逻辑测试笔在使用时，要借助微机的＋ 5V 电
源和地线（GND）为其提供工作电压。另外，逻辑测试笔一般只测试逻辑电平（0～＋
5V）而不允许测试＋ 12V 或 -12V 等非逻辑电平信号。但在实际工作中，因为
匆忙或测量时疏忽而将逻辑测试笔与系统电源和 GND 接反，或将其探针接到＋

12V 或一 12V 非逻辑信导线上，遇到这种情况，一个耐压高的逻辑测试笔显示灯
会异常明亮。这时，若马上关机，一般逻辑测试笔还不会损坏。若逻辑测试笔耐
压不够高，一次误操作就会使其损坏。所以，在选择逻辑测试笔时，要特别注意

其耐压的大小。

三、特征代码分析仪

为了识别一个电路是否有故障，经常可以把电路各节点的正常响应记录下
来。在做故障检测时，再把实测的响应与正常路作比较。如果实测的电路各节点

响应都与正常响应一致，则认为电路没有故障；如果实测的电路各节点响应中至
少有一个节点与正常电路不同，则可以断定这个电路有故障。然后，可以根据不
正常响应的地点以及不正常响应的情况来分析故障的位置和种类用这种方法来检

测或诊断故障，需要解决两个主要问题。第一个问题是要研究施加什么样的激励
信号，使得在电路任何处发生故障时，均能保证电路输出处或若干可测量端能测
量到与正常电路不一致的响应。第二个问题是电路节点的响应序列可能是比较长
的，因此所存的电路各节点的正常序列也是比较长的。在电路比较大时，可能要
占用较大的计算机内存，以致在实际使用中无法实现。为了减少占用的计算机内

存和提高测试速度，经常需要把响应序列进行压缩，即从中提炼出它的特征来。
这样，就不必把实测节点的全部响应序列同正常电路的序列作比较，而只要比较
两者的特征就可以了。

一个响应序列的特征可以是各种各样的，但一般说来，应满足如下几个条件：
第一，这个特征应尽可能多地保留原序列中有用的（即对故障检测和诊断
是有用的）信息，同时，应尽量做到各种不同的序列应有不同的特征。
第二，从序列中提取特征的方法应尽可能简单，特征长度应尽可能短。
第三，为了应用特征来检测和诊断故障，对激励信号的要求应比较简单且

松弛。
