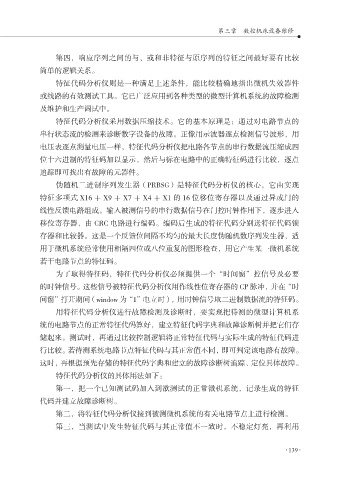

第三章 数控机床设备维修

第四，响应序列之间的与、或和非特征与原序列的特征之间最好要有比较
简单的逻辑关系。
特征代码分析仪则是一种满足上述条件，能比较精确地指出微机失效器件
或线路的有效测试工具。它已广泛应用到各种类型的微型计算机系统的故障检测

及维护和生产调试中。
特征代码分析仪采用数据压缩技术。它的基本原理是：通过对电路节点的
串行状态流的检测来诊断数字设备的故障。正像用示波器逐点检测信号波形，用
电压表逐点测量电压一样，特征代码分析仪把电路各节点的串行数据流压缩成四

位十六进制的特征码加以显示，然后与标在电路中的正确特征码进行比较，逐点
追踪即可找出有故障的元器件。
伪随机二进制序列发生器（PRBSG）是特征代码分析仪的核心，它由实现
特征多项式 X16 ＋ X9 ＋ X7 ＋ X4 ＋ X1 的 16 位移位寄存器以及通过异或门的

线性反馈电路组成。输入被测信号的串行数据信号在门控时钟作用下，逐步进入
移位寄存器，由 CRC 电路进行编码。编码后生成的特征代码分别送特征代码锁
存器和比较器。这是一个反馈位间隔不均匀的最大长度伪随机数序列发生器，适
用于微机系统经常使用相隔四位或八位重复的图形检查，用它产生某一微机系统

若干电路节点的特征码。
为了取得特征码，特征代码分析仪必须提供一个“时间窗”控信号及必要
的时钟信号。这些信号被特征代码分析仪用作线性位寄存器的 CP 脉冲，并在“时
间窗”打开期间（window 为“1”电立时），用时钟信号取二进制数据流的特征码。

用特征代码分析仪进行故障检测及诊断时，要实现把待测的微型计算机系
统的电路节点的正常特征代码算好，建立特征代码字典和故障诊断树并把它们存
储起来。测试时，再通过比较控制逻辑将正常特征代码与实际生成的特征代码进
行比较。若待测系统电路节点特征代码与其正常值不同，即可判定该电路有故障。

这时，再根据预先存储的特征代码字典和建立的故障诊断树追踪、定位具体故障。
特征代码分析仪的具体用法如下：
第一，把一个已知测试码加入到欲测试的正常微机系统，记录生成的特征
代码并建立故障诊断树。

第二，将特征代码分析仪接到被测微机系统的有关电路节点上进行检测。
第三，当测试中发生特征代码与其正常值不一致时，不稳定灯亮，再利用
