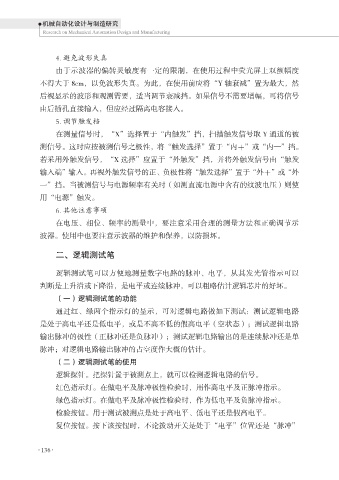

4. 避免波形失真
由于示波器的偏转灵敏度有一定的限制，在使用过程中荧光屏上双颤幅度
不得大于 8cm，以免波形失真。为此，在使用前应将“Y 轴衰减”置为最大，然
后视显示的波形和观测需要，适当调节衰减挡。如果信号不需要增幅，可将信号
由后插孔直接输入，但应经过隔离电容接入。
5. 调节触发档
在测量信号时，“X”选择置于“内触发”挡，扫描触发信号取 Y 通道的被
测信号。这时应按被测信号之极性，将“触发选择”置于“内＋”或“内—”挡。
若采用外触发信号，“X 选择”应置于“外触发”挡，并将外触发信号由“触发
输入端”输入。再视外触发信号的正、负极性将“触发选择”置于“外＋”或“外
一”挡。当被测信号与电源频率有关时（如测直流电源中含有的纹波电压）则使
用“电源”触发。
6. 其他注意事项
在电压、相位、频率的测量中，要注意采用合理的测量方法和正确调节示
波器。使用中也要注意示波器的维护和保养，以防损坏。
二、逻辑测试笔
逻辑测试笔可以方便地测量数字电路的脉冲、电平，从其发光管指示可以
判断是上升沿或下降沿，是电平或连续脉冲，可以粗略估计逻辑芯片的好坏。
（一）逻辑测试笔的功能
通过红、绿两个指示灯的显示，可对逻辑电路做如下测试：测试逻辑电路
是处于高电平还是低电平，或是不高不低的假高电平（空状态）；测试逻辑电路
输出脉冲的极性（正脉冲还是负脉冲）；测试逻辑电路输出的是连续脉冲还是单
脉冲；对逻辑电路输出脉冲的占空度作大概的估计。
（二）逻辑测试笔的使用
逻辑探针。把探针置于被测点上，就可以检测逻辑电路的信号。
红色指示灯。在做电平及脉冲极性检验时，用作高电平及正脉冲指示。
绿色指示灯。在做电平及脉冲极性检验时，作为低电平及负脉冲指示。
检验按钮。用于测试被测点是处于高电平、低电平还是假高电平。
复位按钮。按下该按钮时，不论拨动开关是处于“电平”位置还是“脉冲”
