Page 200 - 公路养护施工工程技术创新研究
P. 200
公路养护施工工程技术创新研究
Research on Technological Innovation in Highway Maintenance and Construction Engineering

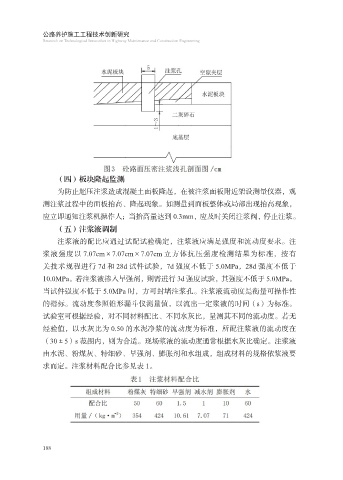

（四）板块隆起监测
为防止超压注浆造成混凝土面板隆起，在被注浆面板附近架设测量仪器，观
测注浆过程中的面板抬高、隆起现象。如测量到面板整体或局部出现抬高现象，
应立即通知注浆机操作人；当抬高量达到 0.3mm，应及时关闭注浆阀，停止注浆。
（五）注浆液调制
注浆液的配比应通过试配试验确定，注浆液应满足强度和流动度要求。注
浆液强度以 7.07cm×7.07cm×7.07cm 立方体抗压强度检测结果为标准，按有
关技术规程进行 7d 和 28d 试件试验，7d 强度不低于 5.0MPa，28d 强度不低于
10.0MPa。若注浆液掺入早强剂，则需进行 3d 强度试验，其强度不低于 5.0MPa。
当试件强度不低于 5.0MPa 时，方可封堵注浆孔。注浆液流动度是衡量可操作性
的指标。流动度参照锥形漏斗仪测量值，以流出一定浆液的时间（s）为标准。
试验室可根据经验，对不同材料配比、不同水灰比，量测其不同的流动度。若无
经验值，以水灰比为 0.50 的水泥净浆的流动度为标准，所配注浆液的流动度在
（30±5）s 范围内，则为合适。现场浆液的流动度通常根据水灰比确定。注浆液
由水泥、粉煤灰、特细砂、早强剂、膨胀剂和水组成，组成材料的规格依浆液要
求而定。注浆材料配合比参见表 1。
188
