722 先天性心脏病的导管术：从婴幼儿期到成人期

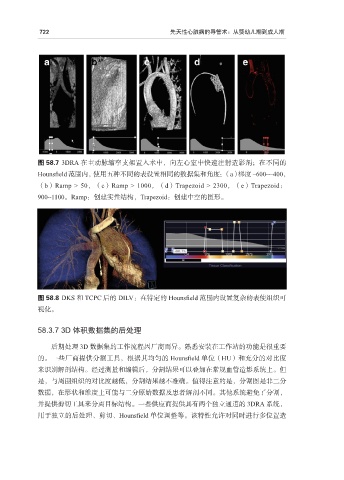

图 58.7 3DRA 在主动脉缩窄支架置入术中，向左心室中快速注射造影剂；在不同的
Hounsfield 范围内，使用五种不同的表设置相同的数据集和角度：（a）梯度 –600~–400，
（b）Ramp > 50，（c）Ramp > 1000，（d）Trapezoid > 2300，（e）Trapezoid：
900~1100。Ramp：创建实性结构，Trapezoid：创建中空的图形。
图 58.8 DKS 和 TCPC 后的 DILV：在特定的 Hounsfield 范围内设置复杂的表使组织可
视化。
58.3.7 3D 体积数据集的后处理
后期处理 3D 数据集的工作流程因厂商而异。熟悉安装在工作站的功能是很重要
的。一些厂商提供分割工具，根据其均匀的 Hounsfield 单位（HU）和充分的对比度
来识别解剖结构。经过测量和编辑后，分割结果可以叠加在常规血管造影系统上。但
是，与周围组织的对比度越低，分割结果越不准确。值得注意的是，分割图是非二分
数据，在形状和维度上可能与二分原始数据及患者解剖不同。其他系统避免了分割，
并提供剪切工具来分离目标结构。一些供应商提供具有两个独立通道的 3DRA 系统，
用于独立的后处理、剪切、Hounsfield 单位调整等。该特性允许对同时进行多位置造
