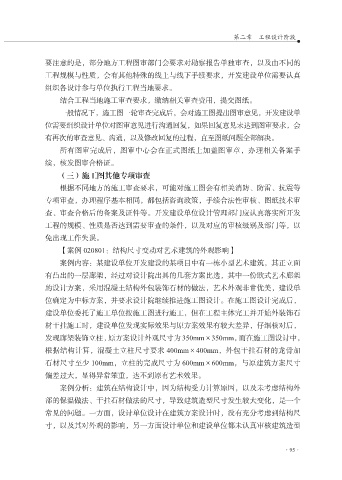

第二章 工程设计阶段

要注意的是，部分地方工程图审部门会要求对勘察报告单独审查，以及由不同的
工程规模与性质，会有其他特殊的线上与线下手续要求，开发建设单位需要认真
组织各设计参与单位执行工程当地要求。
结合工程当地施工审查要求，缴纳相关审查费用，提交图纸。

一般情况下，施工图一轮审查完成后，会对施工图提出图审意见，开发建设单
位需要组织设计单位对图审意见进行沟通回复，如果回复意见未达到图审要求，会
有再次的审查意见、沟通，以及修改回复的过程，直至图纸问题全部解决。
所有图审完成后，图审中心会在正式图纸上加盖图审章，办理相关备案手

续，核发图审合格证。
（三）施工图其他专项审查
根据不同地方的施工审查要求，可能对施工图会有相关消防、防雷、抗震等
专项审查，办理程序基本相同，都包括咨询政策，手续合法性审核、图纸技术审

查、审查合格后的备案及证件等。开发建设单位设计管理部门应认真落实所开发
工程的规模、性质是否达到需要审查的条件，以及对应的审核级别及部门等，以
免出现工作失误。
【案例 020801：结构尺寸变动对艺术建筑的外观影响】

案例内容：某建设单位开发建设的某项目中有一栋小型艺术建筑，其正立面
有凸出的一层廊架，经过对设计院出具的几套方案比选，其中一份欧式艺术廊架
的设计方案，采用混凝土结构外包装饰石材的做法，艺术外观非常优美，建设单
位确定为中标方案，并要求设计院继续推进施工图设计。在施工图设计完成后，

建设单位委托了施工单位按施工图进行施工，但在工程主体完工并开始外装饰石
材干挂施工时，建设单位发现实际效果与原方案效果有较大差异，仔细核对后，
发现廊架装饰立柱，原方案设计外观尺寸为 350mm×350mm，而在施工图设计中，
根据结构计算，混凝土立柱尺寸要求 400mm×400mm，外包干挂石材的龙骨加

石材尺寸至少 100mm，立柱的完成尺寸为 600mm×600mm，与原建筑方案尺寸
偏差过大，显得异常笨重，达不到原有艺术效果。
案例分析：建筑在结构设计中，因为结构受力计算原因，以及未考虑结构外
部的保温做法、干挂石材做法的尺寸，导致建筑造型尺寸发生较大变化，是一个

常见的问题。一方面，设计单位设计在建筑方案设计时，没有充分考虑到结构尺
寸，以及其对外观的影响，另一方面设计单位和建设单位都未认真审核建筑造型

·95·
