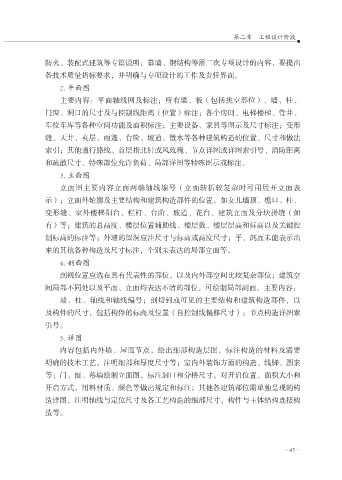

防火、装配式建筑等专篇说明；幕墙、钢结构等需二次专项设计的内容，要提出
各技术质量指标要求，并明确与专项设计的工作及责任界面。
. 平面图
主要内容：平面轴线网及标注；所有梁、板（包括挑空部位）、墙、柱、

门窗、洞口的尺寸及与控制线距离（位置）标注；各个房间、电梯楼梯、管井、
车位车库等各种空间功能及面积标注；主要设备、家具等图示及尺寸标注；变形
缝、天井、夹层、雨篷、台阶、坡道、散水等各种建筑构造的位置、尺寸和做法
索引；其他通行路线、首层指北针或风玫瑰、节点详图或详图索引号、消防距离

和疏散尺寸、特殊部位允许负荷、局部详图等特殊图示或标注。
. 立面图
立面图主要内容立面两端轴线编号（立面转折较复杂时可用展开立面表
示）；立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、

变形缝、室外楼梯阳台、栏杆、台阶、坡道、花台、建筑立面及分块拼缝（如
有）等；建筑的总高度、楼层位置辅助线、楼层数、楼层层高和标高以及关键控
制标高的标注等；外墙的留洞应注尺寸与标高或高度尺寸；平、剖面未能表示出
来的其他各种构造及尺寸标注，个别未表达的局部立面等。

. 剖面图
剖视位置应选在具有代表性的部位，以及内外部空间比较复杂部位；建筑空
间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面，主要内容：
墙、柱、轴线和轴线编号；剖切到或可见的主要结构和建筑构造部件，以

及构件的尺寸，包括构件的标高及位置（自控制线偏移尺寸）；节点构造详图索
引号。
. 详图
内容包括内外墙、屋面节点，绘出细部构造层图，标注构造的材料及需要

明确的技术工艺，注明细部和厚度尺寸等；室内外装饰方面的构造、线脚、图案
等；门、窗、幕墙绘制立面图，标注洞口和分格尺寸，对开启位置、面积大小和
开启方式，用料材质、颜色等做出规定和标注；其他各建筑部位需单独呈现的构
造详图，注明轴线与定位尺寸及各工艺构造的细部尺寸，构件与主体结构连接构

造等。
