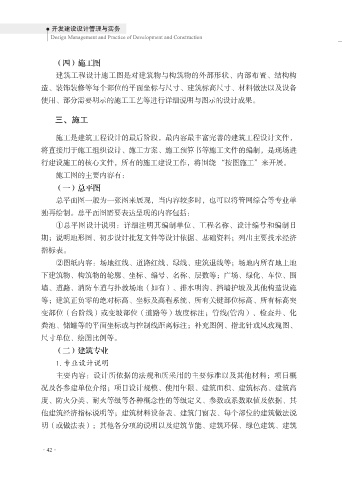

（四）施工图
建筑工程设计施工图是对建筑物与构筑物的外部形状、内部布置、结构构
造、装饰装修等每个部位的平面坐标与尺寸、建筑标高尺寸、材料做法以及设备
使用、部分需要明示的施工工艺等进行详细说明与图示的设计成果。

三、施工

施工是建筑工程设计的最后阶段，最内容最丰富完善的建筑工程设计文件，
将直接用于施工组织设计、施工方案、施工预算书等施工文件的编制，是现场进
行建设施工的核心文件，所有的施工建设工作，将围绕 “按图施工”来开展。

施工图的主要内容有：
（一）总平图
总平面图一般为一张图来展现，当内容较多时，也可以将管网综合等专业单

独再绘制。总平面图需要表达呈现的内容包括：
①总平图设计说明：详细注明其编制单位、工程名称、设计编号和编制日
期；说明地形图、初步设计批复文件等设计依据、基础资料；列出主要技术经济
指标表。

②图纸内容：场地红线、道路红线、绿线、建筑退线等；场地内所有地上地
下建筑物、构筑物的轮廓、坐标、编号、名称、层数等；广场、绿化、车位、围
墙、道路、消防车道与扑救场地（如有）、排水明沟、挡墙护坡及其他构造设施
等；建筑正负零的绝对标高、坐标及高程系统、所有关键部位标高、所有标高突

变部位（台阶线）或变坡部位（道路等）坡度标注；管线(管沟）、检查井、化
粪池、储罐等的平面坐标或与控制线距离标注；补充图例、指北针或风玫瑰图、
尺寸单位、绘图比例等。
（二）建筑专业

. 专业设计说明
主要内容：设计所依据的法规和所采用的主要标准以及其他材料；项目概
况及各参建单位介绍；项目设计规模、使用年限、建筑面积、建筑标高、建筑高
度、防火分类、耐火等级等各种概念性的等级定义、参数或系数取值及依据、其

他建筑经济指标说明等；建筑材料设备表、建筑门窗表、每个部位的建筑做法说
明（或做法表）；其他各分项的说明以及建筑节能、建筑环保、绿色建筑、建筑

·42·
