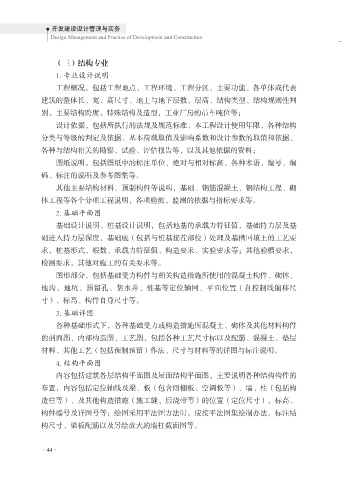

（三）结构专业
. 专业设计说明
工程概况，包括工程地点、工程环境、工程分区、主要功能、各单体或代表
建筑的整体长、宽、高尺寸、地上与地下层数、层高、结构类型、结构规则性判

别，主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等；
设计依据，包括所执行的法规及规范标准、本工程设计使用年限、各种结构
分类与等级的判定及依据、基本荷载取值及影响系数和设计参数的取值和依据、
各种与结构相关的勘察、试验、评估报告等，以及其他依据的资料；

图纸说明，包括图纸中的标注单位、绝对与相对标高、各种术语、编号、编
码、标注的说明及参考图集等。
其他主要结构材料、预制构件等说明，基础、钢筋混凝土、钢结构工程、砌
体工程等各个分项工程说明，各项检测、监测的依据与指标要求等。

. 基础平面图
基础设计说明、桩基设计说明，包括地基的承载力特征值，基础持力层及基
础进入持力层深度，基础底（包括与桩基接茬部位）处理及基槽回填土的工艺要
求，桩基形式、根数、承载力特征值、构造要求、实验要求等；其他验槽要求，

检测要求，其他对施工的有关要求等。
图形部分，包括基础受力构件与相关构造措施所使用的混凝土构件、砌体、
地沟、地坑、预留孔、集水井、桩基等定位轴网、平面位置（自控制线偏移尺
寸）、标高、构件自身尺寸等。

. 基础详图
各种基础形式下，各种基础受力或构造措施所混凝土、砌体及其他材料构件
的剖面图、内部构造图、工艺图，包括各种工艺尺寸标以及配筋、混凝土、垫层
材料、其他工艺（包括预制预留）作法、尺寸与材料等的详图与标注说明。

. 结构平面图
内容包括建筑各层结构平面图及屋面结构平面图，主要说明各种结构构件的
布置，内容包括定位轴线及梁、板（包含雨棚板、空调板等）、墙、柱（包括构
造柱等）、及其他构造措施（施工缝、后浇带等）的位置（定位尺寸），标高、

构件编号及详图号等；绘图采用平法图方法时，应按平法图集绘制办法，标注结
构尺寸、梁板配筋以及另绘放大的墙柱截面图等。
