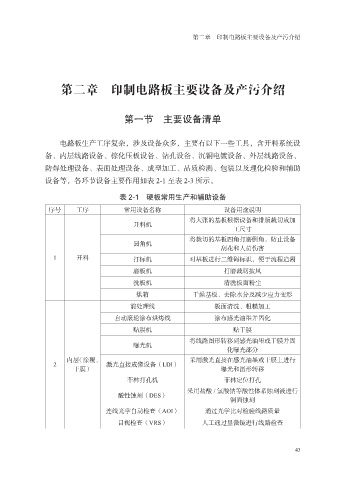

第二章 印制电路板主要设备及产污介绍
第二章 印制电路板主要设备及产污介绍
第一节 主要设备清单
电路板生产工序复杂，涉及设备众多，主要有以下一些工具，含开料系统设
备、内层线路设备、棕化压板设备、钻孔设备、沉铜电镀设备、外层线路设备、
防焊处理设备、表面处理设备、成型加工、品质检测、包装以及理化检验和辅助
设备等，各环节设备主要作用如表 2-1 至表 2-3 所示。
表 2-1 硬板常用生产和辅助设备
序号 工序 常用设备名称 设备用途说明
将大张的基板根据设备和排版裁切成加
开料机
工尺寸
将裁切的基板四角打磨倒角，防止设备
圆角机
刮花和人员伤害
1 开料 打标机 对基板进行二维码标识，便于流程追溯
磨板机 打磨裁切披风
洗板机 清洗板面粉尘
烘箱 干燥基板，去除水分及减少应力变形
前处理线 板面清洗、粗糙加工
自动滚轮涂布烘烤线 涂布感光油墨并固化
贴膜机 贴干膜
将线路图形转移到感光油墨或干膜并固
曝光机
化曝光部分
内层（涂覆、 采用激光直接在感光油墨或干膜上进行
2 激光直接成像设备（LDI）
干膜） 曝光和图形转移
菲林打孔机 菲林定位打孔
采用盐酸 / 氯酸钠等酸性体系蚀刻液进行
酸性蚀刻（DES）
铜面蚀刻
连线光学自动检查（AOI） 通过光学比对检验线路质量
目视检查（VRS） 人工通过显微镜进行线路检查
43
