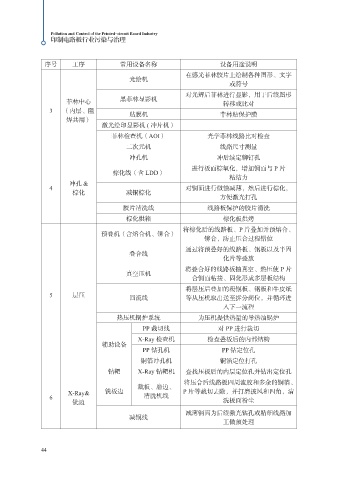

印制电路板行业污染与治理

序号 工序 常用设备名称 设备用途说明
在感光菲林胶片上绘制各种图形、文字
光绘机
或符号
对光辉后菲林进行显影，用于后续图形
菲林中心 黑菲林显影机 转移或比对
3 （内层、阻 贴膜机 菲林贴保护膜
焊共用）
激光绘印显影机 ( 冲片机）
菲林检查机（AOI） 光学菲林线路比对检查
二次元机 线路尺寸测量
冲孔机 冲后续定铆钉孔
进行板面棕氧化，增加铜面与 P 片
棕化线（含 LDD）
粘结力
冲孔 &
4 对铜面进行微蚀减薄，然后进行棕化，
棕化 减铜棕化
方便激光打孔
胶片清洗线 线路板保护的胶片清洗
棕化烘箱 棕化板烘烤
将棕化后的线路板、P 片叠加并预熔合、
预叠机（含熔合机、铆合）
铆合，防止压合过程错位
通过将预叠好的线路板、钢板以及半固
叠合线
化片等叠放
将叠合好的线路板抽真空、热压使 P 片
真空压机
合铜面粘接、固化形成多层板结构
将层压后叠加的覆铜板、钢板和牛皮纸
5 层压 回流线 等从压机取出送至拆分岗位，并循环进

入下一流程
热压机锅炉系统 为压机提供热量的导热油锅炉
PP 裁切线 对 PP 进行裁切
X-Ray 检查机 检查叠板后的内部结构
辅助设备
PP 钻孔机 PP 钻定位孔
铜箔冲孔机 铜箔定位打孔
钻靶 X-Ray 钻靶机 查找压板后的内层定位孔并钻出定位孔
将压合后线路板四周流胶和多余的铜箔、
裁板、磨边、
X-Ray& 铣板边 P 片等裁切去除，并打磨披风和四角，清
6 清洗机线
铣边 洗板面粉尘
减薄铜面为后续激光钻孔或精细线路加
减铜线
工做预处理

44
