Pollution and Control of the Printed-circuit Board Industry
印制电路板行业污染与治理

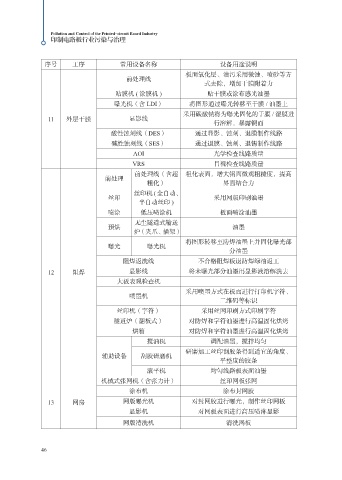

序号 工序 常用设备名称 设备用途说明
板面氧化层、油污采用微蚀、喷砂等方
前处理线
式去除，增加干膜附着力
贴膜机 ( 涂膜机 ) 贴干膜或涂布感光油墨
曝光机（含 LDI） 将图形通过曝光转移至干膜 / 油墨上
采用碳酸钠将为曝光固化的干膜 / 湿膜进
11 外层干膜 显影线
行溶解，暴露铜面
酸性蚀刻线（DES） 通过显影、蚀刻、退膜制作线路
碱性蚀刻线（SES） 通过退膜、蚀刻、退锡制作线路
AOI 光学检查线路质量
VRS 目视检查线路质量
前处理线（含超 粗化表面，增大铜面微观粗糙度，提高
前处理
粗化） 界面结合力
丝印机 ( 全自动、
丝印 采用网版印刷油墨
半自动丝印 )
喷涂 低压喷涂机 板面喷涂油墨
无尘隧道式输送
预烘 油墨
炉（夹爪、插架）
将图形转移至防焊油墨上并固化曝光部
曝光 曝光机
分油墨
阻焊返洗线 不合格阻焊板退防焊绿油返工
12 阻焊 显影线 将未曝光部分油墨用显影液溶解洗去
大板表观检查机
采用喷墨方式在板面进行打印机字符、
喷墨机
二维码等标识
丝印机（字符） 采用丝网印刷方式印刷字符
隧道炉（翻板式） 对防焊和字符油墨进行高温固化烘烤
烘箱 对防焊和字符油墨进行高温固化烘烤
搅油机 调配油墨，搅拌均匀
研磨加工丝印刮胶条得到适宜的角度、
辅助设备 刮胶研磨机
平整度的胶条
滚平机 均匀线路板表面油墨
机械式张网机（含张力计） 丝印网板张网
涂布机 涂布封网胶
13 网房 网版曝光机 对封网胶进行曝光，制作丝印网板
显影机 对网板表面进行高压喷淋显影
网版清洗机 清洗网板
46
