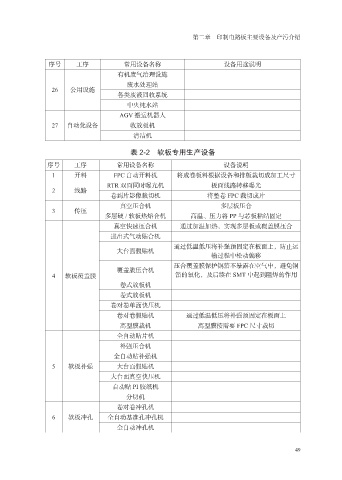

P. 59
第二章 印制电路板主要设备及产污介绍
序号 工序 常用设备名称 设备用途说明
有机废气治理设施
废水处理站
26 公用设施
各类废液回收系统
中央纯水站
AGV 搬运机器人
27 自动化设备 收放板机
清洁机
表 2-2 软板专用生产设备
序号 工序 常用设备名称 设备说明
1 开料 FPC 自动开料机 将成卷板料根据设备和排版裁切成加工尺寸
RTR 双面同时曝光机 板面线路转移曝光
2 线路
卷到片影像裁切机 将整卷 FPC 裁切成片
真空压合机 多层板压合
3 传压
多层硬 / 软板热熔合机 高温、压力将 PP 与芯板粘结固定
真空快速压合机 通过加温加热，实现多层板或覆盖膜压合
进出式气动贴合机
通过低温低压将补强预固定在板面上，防止运
大台面假贴机
输过程中松动偏移
压合覆盖膜保护铜箔不暴露在空气中，避免铜
覆盖膜压合机
4 软板覆盖膜 箔的氧化，及后续在 SMT 中起到阻焊的作用
卷式放板机
卷式放板机
卷对卷单面快压机
卷对卷假贴机 通过低温低压将补强预固定在板面上
离型膜裁机 离型膜按需要 FPC 尺寸裁切
全自动贴片机
补强压合机
全自动贴补强机
5 软板补强 大台面假贴机
大台面真空快压机
自动贴 PI 胶纸机
分切机
卷对卷冲孔机
6 软板冲孔 全自动基准孔冲孔机
全自动冲孔机
49
