Page 119 - 结构装备施工技术分析与研究

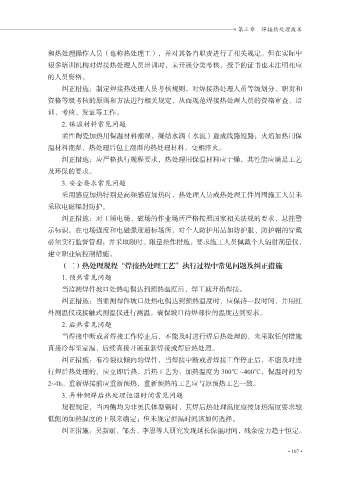

» 第三章 焊接热处理技术

和热处理操作人员（也称热处理工），并对其各自职责进行了相关规定。但在实际中
很多培训机构对焊接热处理人员培训时，未开展分类考核，授予的证书也未注明相应
的人员资格。
纠正措施：制定焊接热处理人员考核规则，对焊接热处理人员等级划分、职责和
资格等级考核的原则和方法进行相关规定，从而规范焊接热处理人员的资格审查、培

训、考核、发证等工作。
2. 保温材料常见问题
柔性陶瓷加热用保温材料潮湿，凝结水滴（水流）造成线路短路；火焰加热用保

温材料潮湿，热处理后包上潮湿的热处理材料，变相淬火。
纠正措施：应严格执行规程要求，热处理用保温材料应干燥，其性能应满足工艺
及环保的要求。
3. 安全要求常见问题

采用感应加热特别是高频感应加热时，热处理人员或热处理工件周围施工人员未
采取电磁辐射防护。
纠正措施：对工频电场、磁场的作业场所严格按照国家相关法规的要求，悬挂警

示标识。在电场强度和电磁强度超标场所，对个人防护用品如防护服、防护帽的穿戴
必须实行监督管理；并采取限时、限量操作措施，要求施工人员佩戴个人辐射剂量仪，
建立职业病控制措施。
（二）热处理规程“焊接热处理工艺”执行过程中常见问题及纠正措施
1. 预热常见问题

当监测焊件坡口处热电偶达到预热温度后，焊工就开始焊接。
纠正措施：当监测焊件坡口处热电偶达到预热温度时，应保持一段时间，并用红
外测温仪或接触式测温仪进行测温，确保坡口待焊部位的温度达到要求。

2. 后热常见问题
当焊接中断或者焊接工作停止后，不能及时进行焊后热处理的，未采取任何措施
直接冷却至室温，后续直接开展重新焊接或焊后热处理。
纠正措施：有冷裂纹倾向的焊件，当焊接中断或者焊接工作停止后，不能及时进

行焊后热处理的，应立即后热，后热工艺为：加热温度为 300℃ ~400℃，保温时间为
2~4h。重新焊接前应重新预热，重新预热的工艺应与原预热工艺一致。
3. 异种钢焊后热处理恒温时间常见问题
规程规定，当两侧均为非奥氏体型钢时，其焊后热处理温度应按加热温度要求较

低侧的加热温度的上限来确定；但未规定恒温时间该如何选择。
纠正措施：吴新丽、邹杰、李恩等人研究发现延长保温时间，残余应力趋于恒定。

• 107 •
