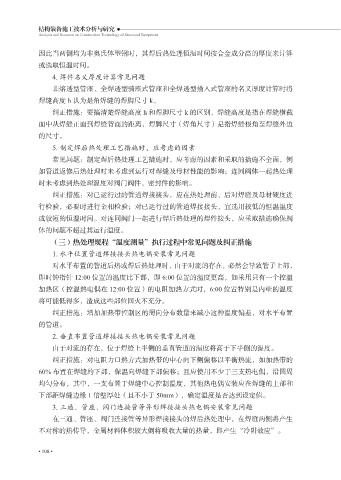

因此当两侧均为非奥氏体型钢时，其焊后热处理恒温时间按合金成分高的厚度来计算
或选取恒温时间。
4. 焊件名义厚度计算常见问题
非熔透型管座、全焊透型骑座式管座和全焊透型插入式管座的名义厚度计算时将
焊缝高度 h 认为是角焊缝的焊脚尺寸 k。

纠正措施：要搞清楚焊缝高度 h 和焊脚尺寸 k 的区别，焊缝高度是指在焊缝横截
面中从焊缝正面到焊缝背面的距离，焊脚尺寸（焊角尺寸）是指焊缝根角至焊缝外边
的尺寸。

5. 制定焊后热处理工艺措施时，应考虑的因素
常见问题：制定焊后热处理工艺措施时，应考虑的因素和采取的措施不全面，例
如管道返修后热处理时未考虑到运行对焊缝及母材性能的影响；连同阀体一起热处理
时未考虑到热处理温度对阀门阀件、密封件的影响。

纠正措施：对已运行过的管道焊接接头，应在热处理前、后对焊缝及母材硬度进
行检验，必要时进行金相检验；对已运行过的管道焊接接头，宜选用较低的恒温温度
或较短的恒温时间。对连同阀门一起进行焊后热处理的焊件接头，应采取措施确保阀

体的问题不超过其运行温度。
（三）热处理规程“温度测量”执行过程中常见问题及纠正措施
1. 水平位置管道焊接接头热电偶安装常见问题
对水平布置的管道后热或焊后热处理时，由于对流的存在，必然会导致管子上部，
即时钟指针 12:00 位置的温度比下部，即 6:00 位置的温度更高，如采用只有一个控温

加热区（控温热电偶在 12:00 位置）的电阻加热方式时，6:00 位置特别是内壁的温度
将可能低得多，造成这些部位回火不充分。
纠正措施：增加加热带控制区的周向分布数量来减小这种温度偏差，对水平布置

的管道。
2. 垂直布置管道焊接接头热电偶安装常见问题
由于对流的存在，位于焊缝上半侧的垂直管道的温度将高于下半侧的温度。
纠正措施：对电阻力口热方式加热带的中心向下侧偏移以平衡热流，如加热带的

60% 布置在焊缝的下部，保温向焊缝下部偏移；且应使用不少于三支热电偶，沿圆周
均匀分布，其中，一支布置于焊缝中心控制温度，其他热电偶安装应在焊缝的上部和
下部距焊缝边缘 1 倍壁厚处（且不小于 50mm），确定温度是否达到设定值。
3. 三通、管座、阀门连接管等异形焊接接头热电偶安装常见问题

在三通、管座、阀门连接管等异形焊接接头的焊后热处理中，在焊缝两侧将产生
不对称的热传导，金属材料体积较大侧将吸收大量的热量，即产生“冷阱效应”。
