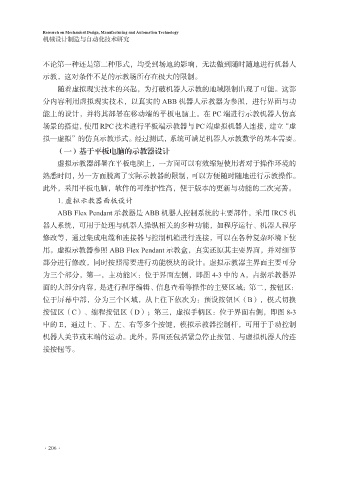

不论第一种还是第二种形式，均受到场地的影响，无法做到随时随地进行机器人
示教，这对条件不足的示教场所存在极大的限制。
随着虚拟现实技术的兴起，为打破机器人示教的地域限制出现了可能。这部
分内容利用虚拟现实技术，以真实的 ABB 机器人示教器为参照，进行界面与功
能上的设计，并将其部署在移动端的平板电脑上。在 PC 端进行示教机器人仿真
场景的搭建，使用 RPC 技术进行平板端示教器与 PC 端虚拟机器人连接，建立“虚
拟—虚拟”的仿真示教形式。经过测试，系统可满足机器人示教数学的基本需要。
（一）基于平板电脑的示教器设计
虚拟示教器部署在平板电脑上，一方面可以有效缩短使用者对于操作环境的
熟悉时间，另一方面脱离了实际示教器的限制，可以方便随时随地进行示教操作。
此外，采用平板电脑，软件的可维护性高，便于版本的更新与功能的二次完善。
1. 虚拟示教器面板设计
ABB Flex Pendant 示教器是 ABB 机器人控制系统的主要部件，采用 IRC5 机
器人系统，可用于处理与机器人操纵相关的多种功能，如程序运行、机器人程序
修改等，通过集成电缆和连接器与控制机箱进行连接，可以在各种复杂环境下使
用。虚拟示教器参照 ABB Flex Pendant 示教盒，真实还原其主要界面，并对细节
部分进行修改，同时按照需要进行功能模块的设计。虚拟示教器主界面主要可分
为三个部分，第一，主功能区：位于界面左侧，即图 4-3 中的 A，占据示教器界
面的大部分内容，是进行程序编辑、信息查看等操作的主要区域；第二，按钮区：
位于屏幕中部，分为三个区域，从上往下依次为：预设按钮区（B），模式切换
按钮区（C）、编程按钮区（D）；第三，虚拟手柄区：位于界面右侧，即图 8-3
中的 E，通过上、下、左、右等多个按键，模拟示教器控制杆，可用于手动控制
机器人关节或末端的运动。此外，界面还包括紧急停止按钮、与虚拟机器人的连
接按钮等。
