现代测绘技术在水利工程中的应用

第三节 像片平面图测图

由前述可知，将中心投影的航摄像片测绘成正射投影的地形图，如何解决像点因

地形起伏引起的投影差及像片倾斜引起的倾斜误差，是单张像片测图时必须解决的两
个主要问题。由于利用一张像片无法求解待定点的高程，即待定点的高程还需要采用
普通测量方法测定，所以单像测图又称为综合法测图。

一、制作像片平面图

（一）纠正仪
纠正仪的类型较多，下面仅介绍 HJ-24 和 SEG-1 两种型号的纠正仪。它们都是采
用变换光束纠正的。由光学条件控制器来自动满足光学条件；其几何条件则由仪器的

五个独立动作通过对点法实现。
1.HJ-24 型纠正仪

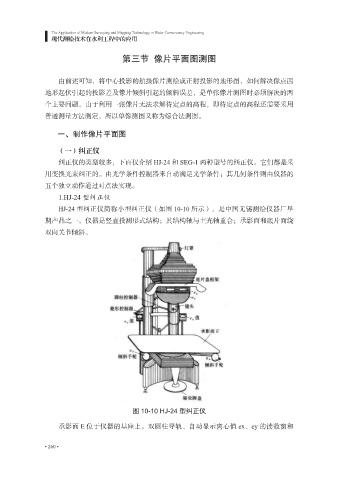

HJ-24 型纠正仪简称小型纠正仪（如图 10-10 所示），是中国无锡测绘仪器厂早

期产品之一。仪器是竖直投测形式结构；其结构轴与主光轴重合；承影面和底片面绕
双向关节倾斜。

图 10-10 HJ-24 型纠正仪

承影面 E 位于仪器的基座上。双圆柱导轨、自动显示离心值 ex、ey 的读数窗和
