第十章 航空摄影测量技术研究

光学条件控制器则设在基座的后部。投影部分（包括照明系统、底片盘框架、离心值
ex、ey 的安置手轮和读数窗和镜头）悬置在承影面上方，并可沿双圆柱导轨上下移动。
仪器的光学条件控制器包括：菱形控制器和圆柱控制器。前者满足光距条件；后

者满足交线条件，能保证纠正对点全过程中投影影像全部清晰。
仪器有五个独立动作（称为五个自由度），它们包括：缩放；X、Y 方向的复倾斜；
纵、横向离心。

2.SEG-1 型纠正仪
这类纠正仪习惯上称之为大型纠正仪，也是竖直投影式结构。它的特点是镜头主
平面始终保持水平，仪器的结构轴始终垂直于镜头主平面。

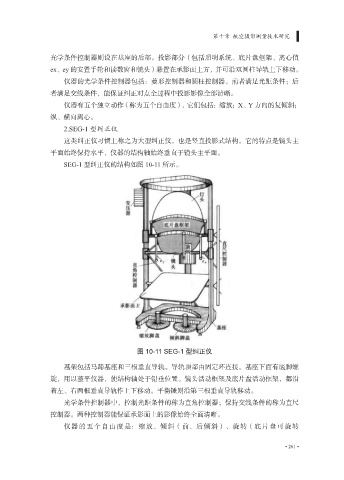

SEG-1 型纠正仪的结构如图 10-11 所示。

图 10-11 SEG-1 型纠正仪

基架包括马蹄基座和三根垂直导轨。导轨顶部由固定环连接。基座下面有底脚螺

旋，用以整平仪器，使结构轴处于铅垂位置。镜头活动框架及底片盘活动框架，都沿
着左、右两根垂直导轨作上下移动。平衡锤则沿第三根垂直导轨移动。
光学条件控制器中，控制光距条件的称为直角控制器；保持交线条件的称为直尺

控制器。两种控制器能保证承影面上的影像始终全面清晰。
仪器的五个自由度是：缩放、倾斜（前、后倾斜）、旋转（底片盘可旋转

• 261 •
