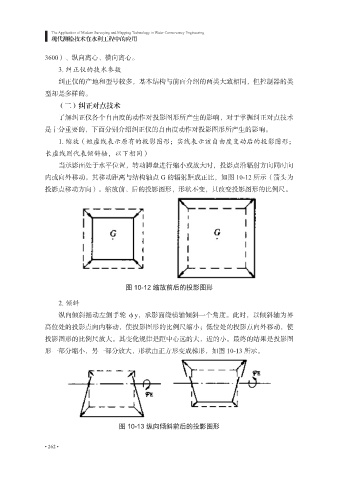

The Application of Modern Surveying and Mapping Technology in Water Conservancy Engineering
现代测绘技术在水利工程中的应用
3600）、纵向离心、横向离心。
3. 纠正仪的技术参数
纠正仪的产地和型号较多，基本结构与前面介绍的两类大致相同，但控制器的类
型却是多样的。
（二）纠正对点技术
了解纠正仪各个自由度的动作对投影图形所产生的影响，对于掌握纠正对点技术
是十分重要的，下面分别介绍纠正仪的自由度动作对投影图形所产生的影响。
1. 缩放（短虚线表示原有的投影图形；实线表示该自由度变动后的投影图形；
长虚线则代表倾斜轴，以下相同）
当承影面处于水平位置，转动脚盘进行缩小或放大时，投影点沿辐射方向同时向
内或向外移动。其移动距离与结构轴点 G 的辐射距成正比，如图 10-12 所示（箭头为
投影点移动方向）。缩放前、后的投影图形，形状不变，只改变投影图形的比例尺。
图 10-12 缩放前后的投影图形
2. 倾斜
纵向倾斜摇动左侧手轮 φy，承影面绕横轴倾斜一个角度。此时，以倾斜轴为界
高位处的投影点向内移动，使投影图形的比例尺缩小；低位处的投影点向外移动，使
投影图形的比例尺放大。其变化规律是距中心远的大，近的小。最终的结果是投影图
形一部分缩小，另一部分放大，形状由正方形变成梯形，如图 10-13 所示。
图 10-13 纵向倾斜前后的投影图形
• 262 •
