电气自动化下电力生产技术及安全管理

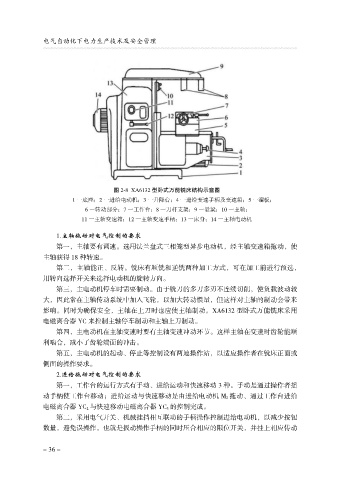

图 2-8 XA6132 型卧式万能铣床结构示意图
1 一底座；2 一进给电动机；3 一升降台；4 一进给变速手柄及变速箱；5 一溜板；
6 一转动部分；7 一工作台；8 一刀杆支架；9 一悬梁；10 一主轴；
11 一主轴变速箱；12 一主轴变速手柄；13 一床身；14 一主轴电动机

1.主轴拖动对电气控制的要求
第一，主轴要有调速。选用法兰盘式三相笼型异步电动机，经主轴变速箱拖动，使
主轴获得 18 种转速。
第二，主轴能正、反转。铣床有顺铣和逆铣两种加工方式，可在加工前进行预选，
用转向选择开关来选择电动机的旋转方向。
第三，主电动机停车时需要制动。由于铣刀的多刀多刃不连续切削，使负载波动较
大，因此常在主轴传动系统中加入飞轮，以加大转动惯量，但这样对主轴的制动会带来
影响。同时为确保安全，主轴在上刀时也应使主轴制动。XA6132 型卧式万能铣床采用
电磁离合器 YC 来控制主轴停车制动和主轴上刀制动。
第四，主电动机在主轴变速时要有主轴变速冲动环节。这样主轴在变速时齿轮能顺
利啮合，减小了齿轮端面的冲击。

第五，主电动机的起动、停止等控制设有两地操作站，以适应操作者在铣床正面或
侧面的操作要求。
2.进给拖动对电气控制的要求
第一，工作台的运行方式有手动、进给运动和快速移动 3 种。手动是通过操作者摇
动手柄使工作台移动；进给运动与快速移动是由进给电动机 M 2 拖动、通过工作台进给
电磁离合器 YC 2 与快速移动电磁离合器 YC 3 的控制完成。
第二，采用电气开关、机械挂挡相互联动的手柄操作控制进给电动机，以减少按钮
数量，避免误操作。也就是扳动操作手柄的同时压合相应的限位开关，并挂上相应传动
