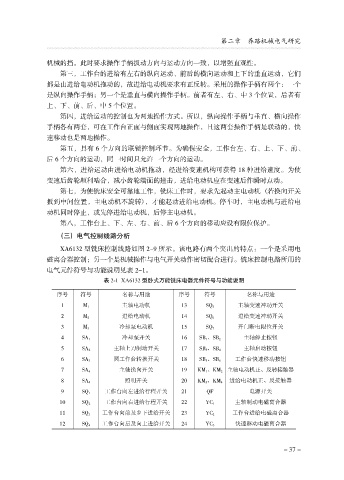

第二章 养路机械电气研究

机械的挡。此时要求操作手柄扳动方向与运动方向一致，以增强直观性。
第三，工作台的进给有左右的纵向运动、前后的横向运动和上下的垂直运动，它们
都是由进给电动机拖动的，故进给电动机要求有正反转。采用的操作手柄有两个：一个
是纵向操作手柄；另一个是垂直与横向操作手柄。前者有左、右、中 3 个位置，后者有
上、下、前、后、中 5 个位置。
第四，进给运动的控制也为两地操作方式。所以，纵向操作手柄与垂直、横向操作
手柄各有两套，可在工作台正面与侧面实现两地操作，且这两套操作手柄是联动的，快
速移动也是两地操作。
第五，具有 6 个方向的联锁控制环节。为确保安全，工作台左、右、上、下、前、
后 6 个方向的运动，同一时间只允许一个方向的运动。

第六，进给运动由进给电动机拖动，经进给变速机构可获得 18 种进给速度。为使
变速后齿轮顺利啮合，减小齿轮端面的撞击，进给电动机应在变速后作瞬时点动。
第七，为使铣床安全可靠地工作，铣床工作时，要求先起动主电动机 （若换向开关
扳到中间位置，主电动机不旋转），才能起动进给电动机。停车时，主电动机与进给电
动机同时停止，或先停进给电动机，后停主电动机。
第八，工作台上、下、左、右、前、后 6 个方向的移动应设有限位保护。

（三） 电气控制线路分析
XA6132 型铣床控制线路如图 2-9 所示。该电路有两个突出的特点：一个是采用电
磁离合器控制；另一个是机械操作与电气开关动作密切配合进行。铣床控制电路所用的
电气元件符号与功能说明见表 2-1。
表 2-1 XA6132 型卧式万能铣床电器元件符号与功能说明

序号 符号 名称与用途 序号 符号 名称与用途

1 M 1 主轴电动机 13 SQ 5 主轴变速冲动开关
2 M 2 进给电动机 14 SQ 6 进给变速冲动开关
3 M 3 冷却泵电动机 15 SQ 7 开门断电限位开关
4 SA 1 冷却泵开关 16 SB 1 、SB 2 主轴停止按钮
5 SA 2 主轴上刀制动开关 17 SB 3、SB 4 主轴启动按钮
6 SA 3 圆工作台转换开关 18 SB 5、SB 6 工作台快速移动按钮
7 SA 4 主轴换向开关 19 KM 1 、KM 2 主轴电动机正、反转接触器
8 SA 4 照明开关 20 KM 3、KM 4 进给电动机正、反接触器

9 SQ 1 工作台向左进给行程开关 21 QF 电源开关
10 SQ 2 工作台向右进给行程开关 22 YC 1 主轴制动电磁离合器
11 SQ 3 工作台向前及乡下进给开关 23 YC 2 工作台进给电磁离合器
12 SQ 4 工作台向后及向上进给开关 24 YC 3 快速移动电磁离合器
