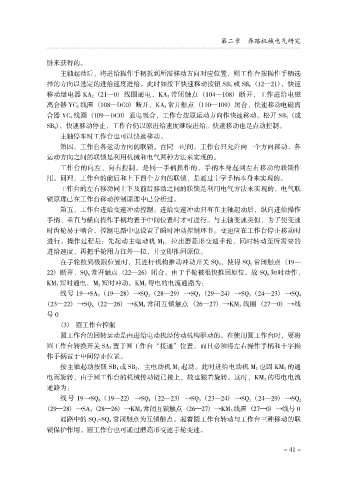

第二章 养路机械电气研究

链来获得的。
主轴起动后，将进给操作手柄扳到所需移动方向对应位置，则工作台按操作手柄选
择的方向以选定的进给速度进给。此时如按下快速移动按钮 SB 5 或 SB 6 （12—21），快速
移动继电器 KA 2 （21—0） 线圈通电，KA 2 常闭触点 （104—108） 断开，工作进给电磁
离合器 YC 2 线圈 （108—DC0） 断开，KA 2 常开触点 （110—109） 闭合，快速移动电磁离
合器 YC 3 线圈 （109—DC0） 通电吸合，工作台按原运动方向作快速移动。松开 SB 5 （或
SB 6 ），快速移动停止，工作台仍以原进给速度继续进给。快速移动也是点动控制。
主轴停车时工作台也可以快速移动。
第四，工作台各运动方向的联锁。在同一时间，工作台只允许向一个方向移动，各
运动方向之间的联锁是利用机械和电气两种方法来实现的。
工作台的向左、向右控制，是同一手柄操作的。手柄本身起到左右移动的联锁作
用。同理，工作台的前后和上下四个方向的联锁，是通过十字手柄本身来实现的。
工作台的左右移动同上下及前后移动之间的联锁是利用电气方法来实现的，电气联
锁原理已在工作台移动控制原理中已分析过。
第五，工作台进给变速冲动控制。进给变速冲动只有在主轴起动后，纵向进给操作
手柄、垂直与横向操作手柄均置于中间位置时才可进行。与主轴变速类似，为了使变速

时齿轮易于啮合，控制电路中也设置了瞬时冲动控制环节。变速应在工作台停止移动时
进行。操作过程是：先起动主电动机 M 1，拉出蘑菇形变速手轮，同时转动至所需要的
进给速度，再把手轮用力往外一拉，并立即推回原位。
在手轮拉到极限位置时，其连杆机构推动冲动开关 SQ 6，使得 SQ 6 常闭触点 （19—
22） 断开、SQ 6 常开触点 （22—26） 闭合。由于手轮被很快推回原位，故 SQ 6 短时动作，
KM 3 短时通电，M 2 短时冲动。KM 3 得电的电流通路为：

线号 19寅SA 3 （19—28） 寅SQ 2 （28—29） 寅SQ 1 （29—24） 寅SQ 3 （24—23） 寅SQ 4
（23—22） 寅SQ 6 （22—26） 寅KM 4 常闭互锁触点 （26—27） 寅KM 3 线圈 （27—0） 寅线

号 0
（3） 圆工作台控制
圆工作台的回转运动是由进给电动机经传动机构驱动的。在使用圆工作台时，要将
圆工作台转换开关 SA 3 置于圆工作台“接通”位置，而且必须将左右操作手柄和十字操
作手柄置于中间停止位置。
按主轴起动按钮 SB 1 或 SB 2，主电动机 M 1 起动。此时进给电动机 M 2 也因 KM 3 的通
电而旋转，由于圆工作台的机械传动链已接上，故也跟着旋转。这时，KM 3 的得电电流
通路为：

线号 19寅SQ 6 （19—22） 寅SQ 4 （22—23） 寅SQ 3 （23—24） 寅SQ 1 （24—29） 寅SQ 2
（29—28） 寅SA 3 （28—26） 寅KM 4 常闭互锁触点 （26—27） 寅KM 3 线圈 （27—0） 寅线号 0
通路中的 SQ 1~SQ 4 常闭触点为互锁触点。起着圆工作台转动与工作台三种移动的联
锁保护作用。圆工作台也可通过蘑菇形变速手轮变速。

- 41 -
