铁路电力自动化与供电安全问题分析
Analysis of Railway Power Automation and Power Supply Safety

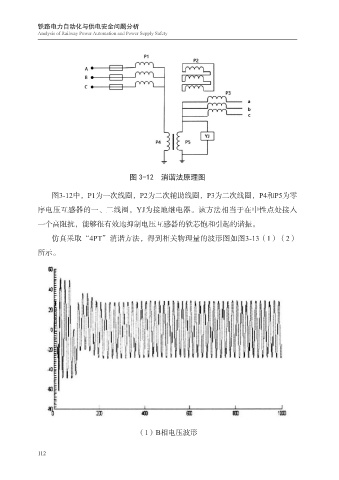

图 3-12 消谐法原理图

图3-12中，P1为一次线圈，P2为二次辅助线圈，P3为二次线圈，P4和P5为零
序电压互感器的一、二线圈，YJ为接地继电器。该方法相当于在中性点处接入

一个高阻抗，能够很有效地抑制电压互感器的铁芯饱和引起的谐振。

仿真采取“4PT”消谐方法，得到相关物理量的波形图如图3-13（1）（2）
所示。

（1）B相电压波形

112
