Page 89 - 铁路电力自动化与供电安全问题分析
P. 89
第二章 铁路牵引供电
（4）

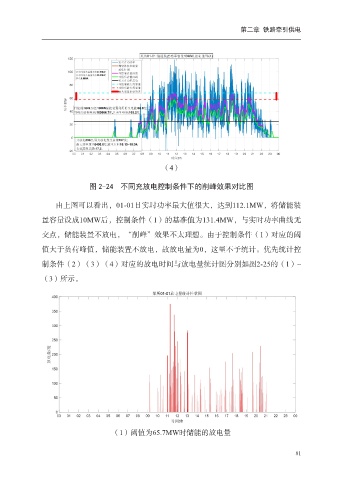

图 2-24 不同充放电控制条件下的削峰效果对比图
由上图可以看出，01-01日实时功率最大值很大，达到112.1MW，将储能装
置容量设成10MW后，控制条件（1）的基准值为131.4MW，与实时功率曲线无
交点，储能装置不放电，“削峰”效果不太理想。由于控制条件（1）对应的阈
值大于负荷峰值，储能装置不放电，故放电量为0，这里不予统计。优先统计控
制条件（2）（3）（4）对应的放电时间与放电量统计图分别如图2-25的（1）~
（3）所示。
（1）阈值为65.7MW时储能的放电量
81
