控制器中的中间 5 对常开触头用以连接电动机转子回路中的电阻器。转子电
阻采用不对称接法，将控制器手柄位于不同位置时，因切除的电阻值不同可得到
不同的电动机机械特性。
控制器下面的 3 对常闭触头接在连锁保护回路中。最下面的一对常闭触头用
于零压保护，即在电压失去后，若要重新启动电动机，则需要将控制器手柄置于“0”
位，否则将不能启动电动机。其他两对常闭触头用来接上升和下降两个方向的限
位开关 S4 和 S5，以实现限位保护。电动机的过电流保护由过流继电器 K1 和 K2
实现。

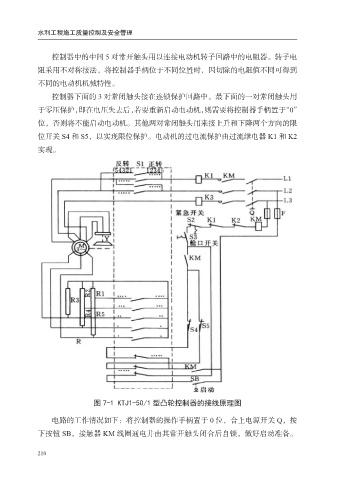

图 7-1 KTJ1-50/1 型凸轮控制器的接线原理图
电路的工作情况如下：将控制器的操作手柄置于 0 位，合上电源开关 Q，按
下按钮 SB，接触器 KM 线圈通电并由其常开触头闭合后自锁，做好启动准备。
