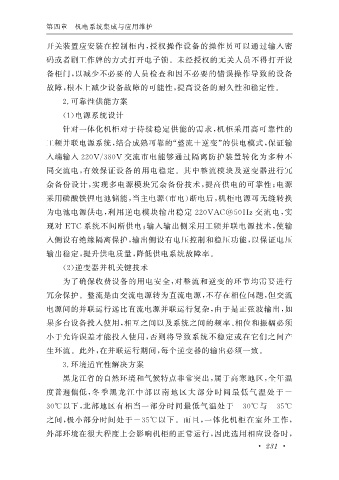

第四章 机电系统集成与应用维护

开关装置应安装在控制柜内, 授权操作设备的操作员可以通过输入密

码或者刷工作牌的方式打开电子锁。未经授权的无关人员不得打开设
备柜门, 以减少不必要的人员检查和因不必要的错误操作导致的设备

故障, 根本上减少设备故障的可能性, 提高设备的耐久性和稳定性。
2. 可靠性供能方案

( 1 ) 电源系统设计
针对一体化机柜对于持续稳定供能的需求, 机柜采用高可靠性的

工频并联电源系统, 结合成熟可靠的“ 整流 + 逆变” 的供电模式, 保证输
入端输入 220V / 380V 交流市电能够通过隔离防护装置转化为多种不

同交流电, 有效保证设备的用电稳定。其中整流模块及逆变器进行冗
余备份设计, 实现多电源模块冗余备份技术, 提高供电的可靠性; 电源
采用磷酸铁锂电池储能, 当主电源( 市电) 断电后, 机柜电源可无缝转换

为电池电源供电, 利用逆电模块输出稳定 220VAC@50Hz交流电, 实
现对 ETC 系统不间断供电; 输入输出侧采用工频并联电源技术, 使输

入侧设有绝缘隔离保护, 输出侧设有电压控制和稳压功能, 以保证电压

输出稳定, 提升供电质量, 降低供电系统故障率。
( 2 ) 逆变器并机关键技术
为了确保收费设备的用电安全, 对整流和逆变的环节均需要进行

冗余保护。整流是由交流电源转为直流电源, 不存在相位问题, 但交流
电源间的并联运行远比直流电源并联运行复杂, 由于是正弦波输出, 如
果多台设备投入使用, 相互之间以及系统之间的频率、 相位和振幅必须

小于允许误差才能投入使用, 否则将导致系统不稳定或在它们之间产

生环流。此外, 在并联运行期间, 每个逆变器的输出必须一致。
3. 环境适宜性解决方案
黑龙江省的自然环境和气候特点非常突出, 属于高寒地区, 全年温

度普遍偏低, 冬季黑龙江中部 以 南 地 区 大 部 分 时 间 最 低 气 温 处 于 -

30℃ 以下, 北部地区有相当一部分时间最低气温处于 -30℃ 与 -35℃
之间, 极小部分时间处于 -35℃ 以下。而且, 一体化机柜在室外工作,
外部环境在很大程度上会影响机柜的正常运行, 因此选用相应设备时,
