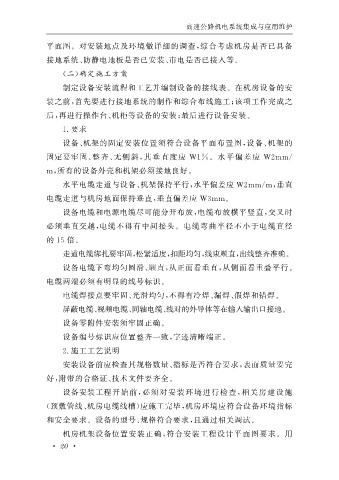

平面图。对安装地点及环境做详细的调查, 综合考虑机房是否已具备

接地系统、 防静电地板是否已安装、 市电是否已接入等。
( 二) 确定施工方案

制定设备安装流程和工艺并编制设备的接线表。在机房设备的安
装之前, 首先要进行接地系统的制作和综合布线施工; 该项工作完成之

后, 再进行操作台、 机柜等设备的安装; 最后进行设备安装。
1. 要求

设备、 机架的固定安装位置须符合设备平面布置图, 设备、 机架的

固定要牢固、 整齐、 无侧斜, 其垂直度应 W1% 。水平偏差应 W2mm /
m , 所有的设备外壳和机架必须接地良好。
水平电缆走道与设备、 机架保持平行, 水平偏差应 W2mm / m , 垂直

电缆走道与机房地面保持垂直, 垂直偏差应 W3mm 。
设备电缆和电源电缆尽可能分开布放, 电缆布放横平竖直, 交叉时
必须垂直交越, 电缆不得有中间接头。电缆弯曲半径不小于电缆直径

的 15 倍。

走道电缆绑扎要牢固, 松紧适度, 扣距均匀, 线束顺直, 出线整齐准确。
设备电缆下弯均匀圆滑、 顺直, 从正面看垂直, 从侧面看重叠平行。

电缆两端必须有明显的线号标识。
电缆焊接点要牢固、 光滑均匀, 不得有冷焊、 漏焊、 假焊和错焊。
屏蔽电缆、 视频电缆、 同轴电缆、 线对的外导体等在输入输出口接地。

设备零附件安装须牢固正确。
设备编号标识应位置整齐一致, 字迹清晰端正。
2. 施工工艺说明

安装设备前应检查其规格数量、 指标是否符合要求, 表面质量要完

好, 附带的合格证、 技术文件要齐全。
设备安装工程开始前, 必须对安装环境进行检查, 相关房建设施
( 预敷管线、 机房电缆线槽) 应施工完毕, 机房环境应符合设备环境指标

和安全要求。设备的型号、 规格符合要求, 且通过相关调试。
机房机架设备位置安装正确, 符合安装工程设计平面图要求。用
