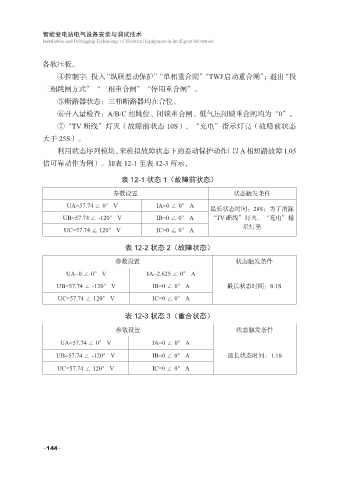

各软压板。
④控制字：投入“纵联差动保护”“单相重合闸”“TWJ 启动重合闸”；退出“投
三相跳闸方式”“三相重合闸”“停用重合闸”。

⑤断路器状态：三相断路器均在合位。
⑥开入量检查：A/B/C 相跳位、闭锁重合闸、低气压闭锁重合闸均为“0”。
⑦“TV 断线”灯灭（故障前状态 10S），“充电”指示灯亮（故障前状态
大于 25S）。
利用状态序列模块，来模拟故障状态下的差动保护动作（以A相短路故障1.05

倍可靠动作为例）。如表 12-1 至表 12-3 所示，

表 12-1 状态 1（故障前状态）
参数设置 状态触发条件

UA=57.74 ∠ 0° V IA=0 ∠ 0° A 最长状态时间：28S；为了消除
UB=57.74 ∠ -120° V IB=0 ∠ 0° A “TV 断线”灯灭、“充电”指
UC=57.74 ∠ 120° V IC=0 ∠ 0° A 示灯亮

表 12-2 状态 2（故障状态）

参数设置 状态触发条件
UA=0 ∠ 0° V IA=2.625 ∠ 0° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：0.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A

表 12-3 状态 3（重合状态）
参数设置 状态触发条件

UA=57.74 ∠ 0° V IA=0 ∠ 0° A
UB=57.74 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：1.1S
UC=57.74 ∠ 120° V IC=0 ∠ 0° A
