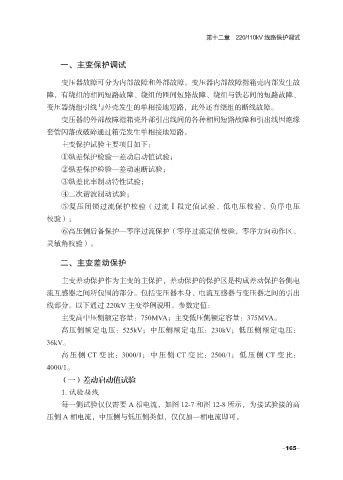

第十二章 220/110kV 线路保护调试

一、主变保护调试

变压器故障可分为内部故障和外部故障。变压器内部故障指箱壳内部发生故
障，有绕组的相间短路故障、绕组的匝间短路故障、绕组与铁芯间的短路故障、

变压器绕组引线与外壳发生的单相接地短路，此外还有绕组的断线故障。
变压器的外部故障指箱壳外部引出线间的各种相间短路故障和引出线因绝缘
套管闪落或破碎通过箱壳发生单相接地短路。

主变保护试验主要项目如下：
①纵差保护检验—差动启动值试验；
②纵差保护检验—差动速断试验；
③纵差比率制动特性试验；
④二次谐波制动试验；

⑤复压闭锁过流保护校验（过流Ⅰ段定值试验、低电压校验、负序电压
校验）；
⑥高压侧后备保护—零序过流保护（零序过流定值校验，零序方向动作区、

灵敏角校验）。

二、主变差动保护

主变差动保护作为主变的主保护，差动保护的保护区是构成差动保护各侧电
流互感器之间所包围的部分。包括变压器本身、电流互感器与变压器之间的引出

线部分。以下通过 220kV 主变举例说明。参数定值：
主变高中压侧额定容量：750MVA；主变低压侧额定容量：375MVA。
高压侧额定电压：525kV；中压侧额定电压：230kV；低压侧额定电压：

36kV。
高 压侧 CT 变 比：3000/1； 中 压侧 CT 变 比：2500/1； 低 压侧 CT 变 比：
4000/1。
（一）差动启动值试验
1. 试验接线

每一侧试验仅仅需要 A 相电流，如图 12-7 和图 12-8 所示，为接试验接的高
压侧 A 相电流，中压侧与低压侧类似，仅仅加一相电流即可。
