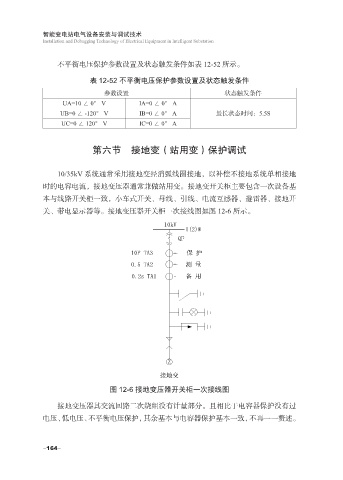

不平衡电压保护参数设置及状态触发条件如表 12-52 所示。

表 12-52 不平衡电压保护参数设置及状态触发条件
参数设置 状态触发条件
UA=10 ∠ 0° V IA=0 ∠ 0° A
UB=0 ∠ -120° V IB=0 ∠ 0° A 最长状态时间：5.5S
UC=0 ∠ 120° V IC=0 ∠ 0° A

第六节 接地变（站用变）保护调试

10/35kV 系统通常采用接地变经消弧线圈接地，以补偿不接地系统单相接地
时的电容电流，接地变压器通常兼做站用变。接地变开关柜主要包含一次设备基
本与线路开关柜一致，小车式开关、母线、引线、电流互感器、避雷器、接地开

关、带电显示器等。接地变压器开关柜一次接线图如图 12-6 所示。
10kV
1(2)W
QF
10P TA3 保 护

0.5 TA2 测 量
0.2s TA1 备 用

Z

接地变
图 12-6 接地变压器开关柜一次接线图

接地变压器其交流回路二次绕组没有计量部分。且相比于电容器保护没有过
电压、低电压、不平衡电压保护，其余基本与电容器保护基本一致，不再一一赘述。
